Описание

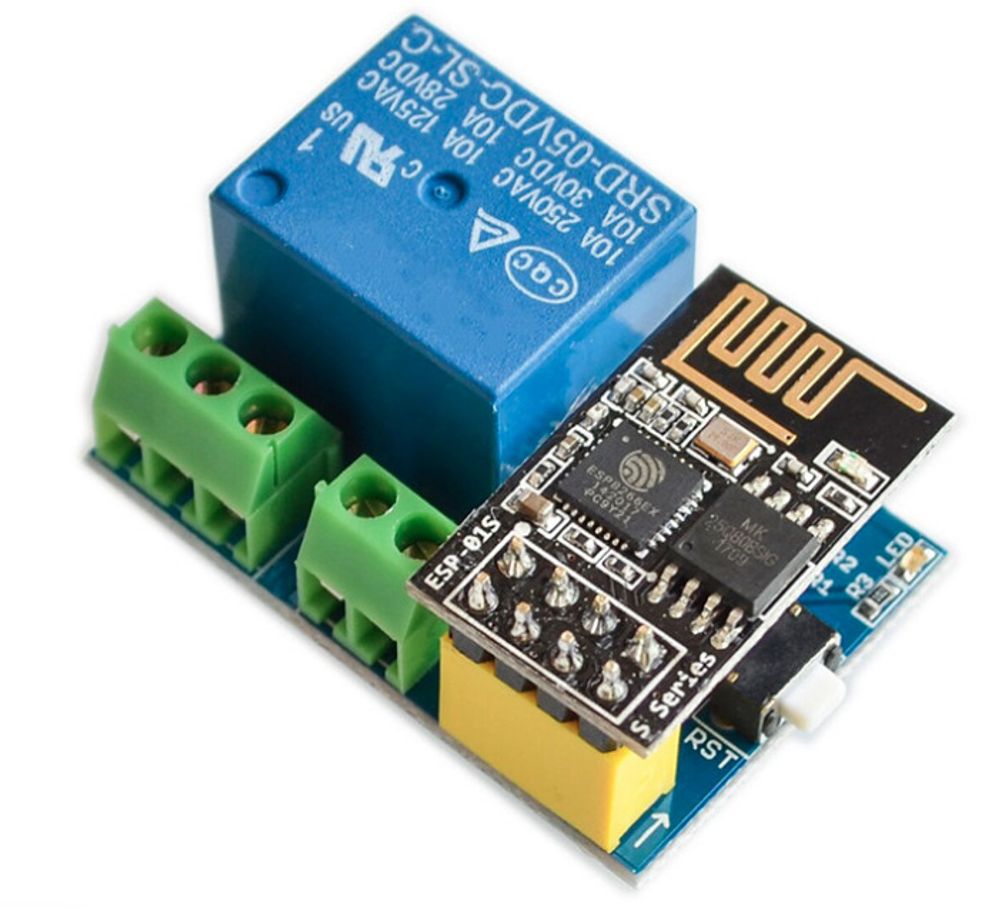

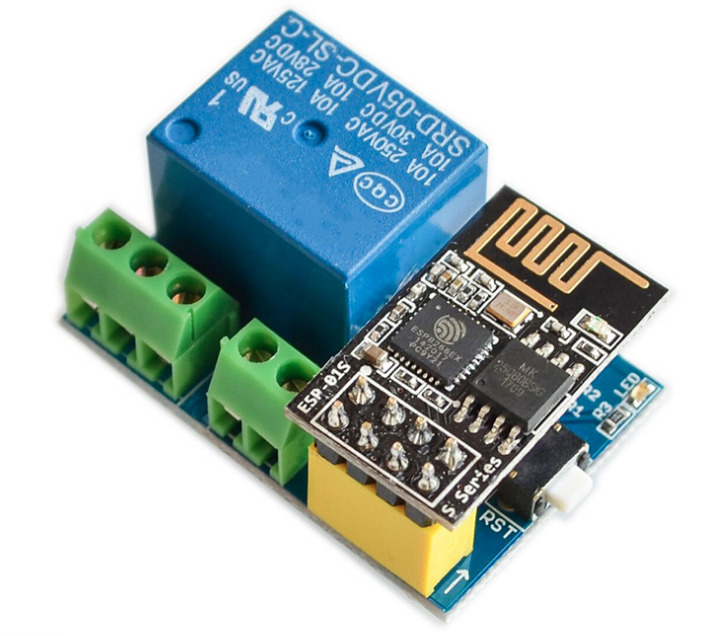

Технические параметры ► Модель ESP8266: ESP-01S► Напряжение питания: DC 5 В► Рабочий ток: 250 мА ► Вывод управления реле: GPIO0► Нагрузка переменного тока: 10 А, 250 В► Нагрузка постоянного тока: 10 А, 30 В► Габариты пульта: 37 мм х 25 мм Общие сведения о модуле реле для ESP8266-01S (ESP-01S) С помощью данного модуля можно управлять любым устройством по сети Wi-Fi, в качестве передающего устройства используется контроллер ESP8266-01S (ESP-01S). Модуль собран на зеленом стеклотекстолите габаритами 37 см на 25 см, большую часть платы занимает реле SRD-5DVC-SL-C, такое же используется в обычных модулях реле на один и два канала. Рядом с реле небольшая электрическая обвязка, необходимая для нормального переключения этого реле. Так как управление реле осуществляя напряжение 5В, а для ESP01 необходимо напряжение 3.3 В на плате предусмотрен стабилизатор напряжения AMS1117 рядом установлены керамические конденсаторы. На плате предусмотрена кнопка RESET с помощью которой можно перегрузить модуль, рядом установлен светодиод показывающий включение реле. Внимание! Данное Wi-Fi реле версией V1.0 разработано исключительно для ESP-01S. С ESP-01 без «S» не работает (в интернете можно найти много доработок по этому поводу), на данный момент существует версия Wi-Fi реле V4.0 которая поддерживает обе версии ESP-01 и ESP-01S.
Характеристики
Тип
Радиоконструкторы и модули
Страна производства
Китай
Партномер
62
ТН ВЭД коды ЕАЭС
8541409009 - Диоды, транзисторы и аналогичные полупроводниковые приборы, фоточувствительные полупроводниковые приборы, включая фотогальванические элементы, собранные или не собранные в модули, вмонтированные или не вмонтированные в панели, светоизлучающие диоды, пьезо приборы полупроводниковые фоточувствительные, включая фотогальванические элементы, собранные или не собранные в модули, вмонтированные или не вмонтированные в панели, светоизлучающие диоды: прочие: прочие
