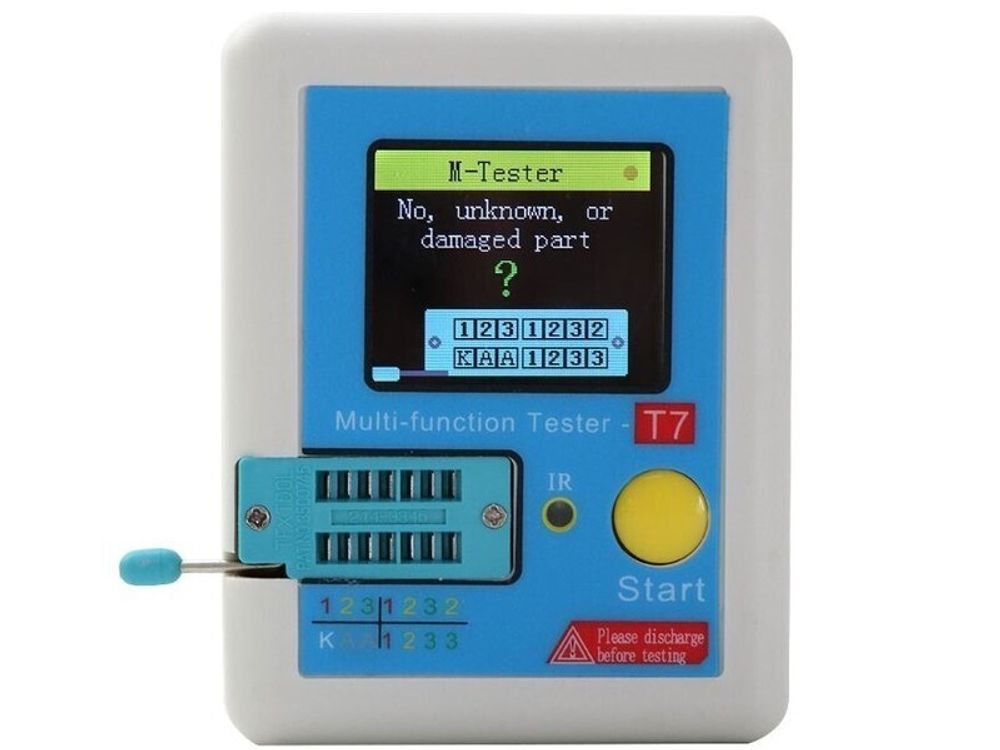

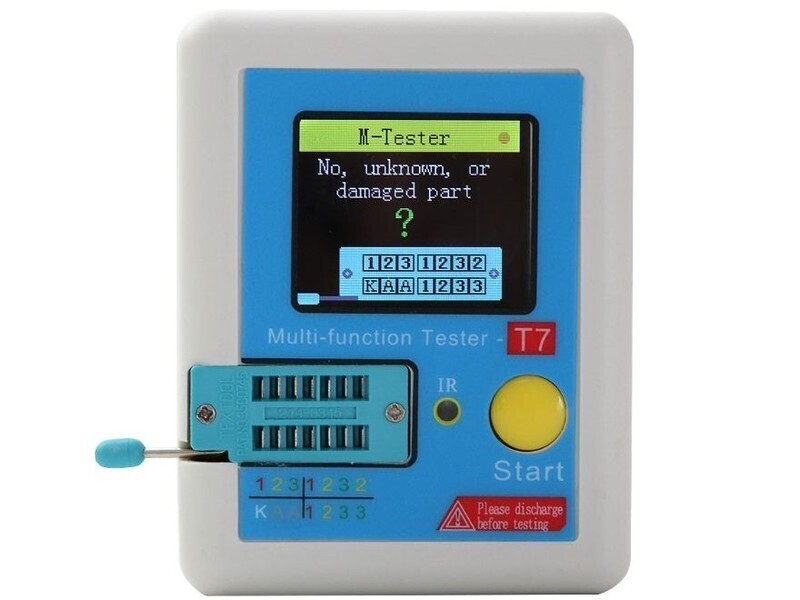

Тестер работает со следующими видами компонентов: транзисторы (PnP, NPN, N-, IGBT, MOSFET, JFET), диоды и сдвоенные диоды, резисторы, конденсаторы, диоды Зенера (стабилитроны), триаки и тиристоры, конденсаторы, элементы питания, катушки индуктивности.
Определение типа подключенного прибора происходит автоматически. LCR TC1 измеряет сопротивление резисторов, индуктивность, ёмкость обычных и электролитических конденсаторов. На цветном дисплее отображаются коэффициенты усиления биполярных транзисторов, с автоматическим определением их структуры и расположения выводов.
Тестер работает от внутреннего аккумулятора. Зарядка производится через прилагаемый USB — micro USB переходник. Окончание зарядки отображается изменением цвета светодиода с красного на зеленый. В комплекте имеются тестовые элементы и удобный крючковый зажим для выводов.
Функции:
- Автообнаружение компонентов: биполярных транзисторов NPN и PNP, N- канала и P- канала, МОП-транзисторов, полевых транзисторов с управляющим PN-переходом JFET, диодов (< 4.5 В) и двойных диодов, N- и P-IGBT транзисторов, резисторов и потенциометров, индукторов, конденсаторов, тиристоров, симисторов (IGT < 6 мА)и аккумуляторов (0.1 - 4.5 В), стабилитронов (0,01 - 30 В).
- Измерение ESR - эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрических конденсаторов, измерение емкости конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры.
- Измерение сопротивлений и индуктивностей в широком диапазоне.
- Самотестирование с автоматической калибровкой.
- Инфракрасное дистанционное управление: поддержка кодирования IRI Hitachi, отображение ИК-сигналов и ИК прием.
Характеристики:
Диапазон измерения емкости: 25 пФ – 100 мФ
Диапазон измерения индуктивности: 0,01 мГн – 20 Гн
Диапазон измерения сопротивления: 0,1 Ом – 50 Мом
Автоматический переход в спящий режим: есть, 20 секунд по умолчанию
Тестовое напряжение (пиковое): 4,5 В
Тестовый ток: <6 мА
Микроконтроллер: APT32F172
Дисплей: TFT с разрешением 160 x 128 пикселей и подсветкой
Интерфейс передачи данных: micro USB
Питание: DC 0,1 – 4,5 В, литий-ионная аккумуляторная батарея большой емкости
Габариты: 88 x 80 x 28 мм
