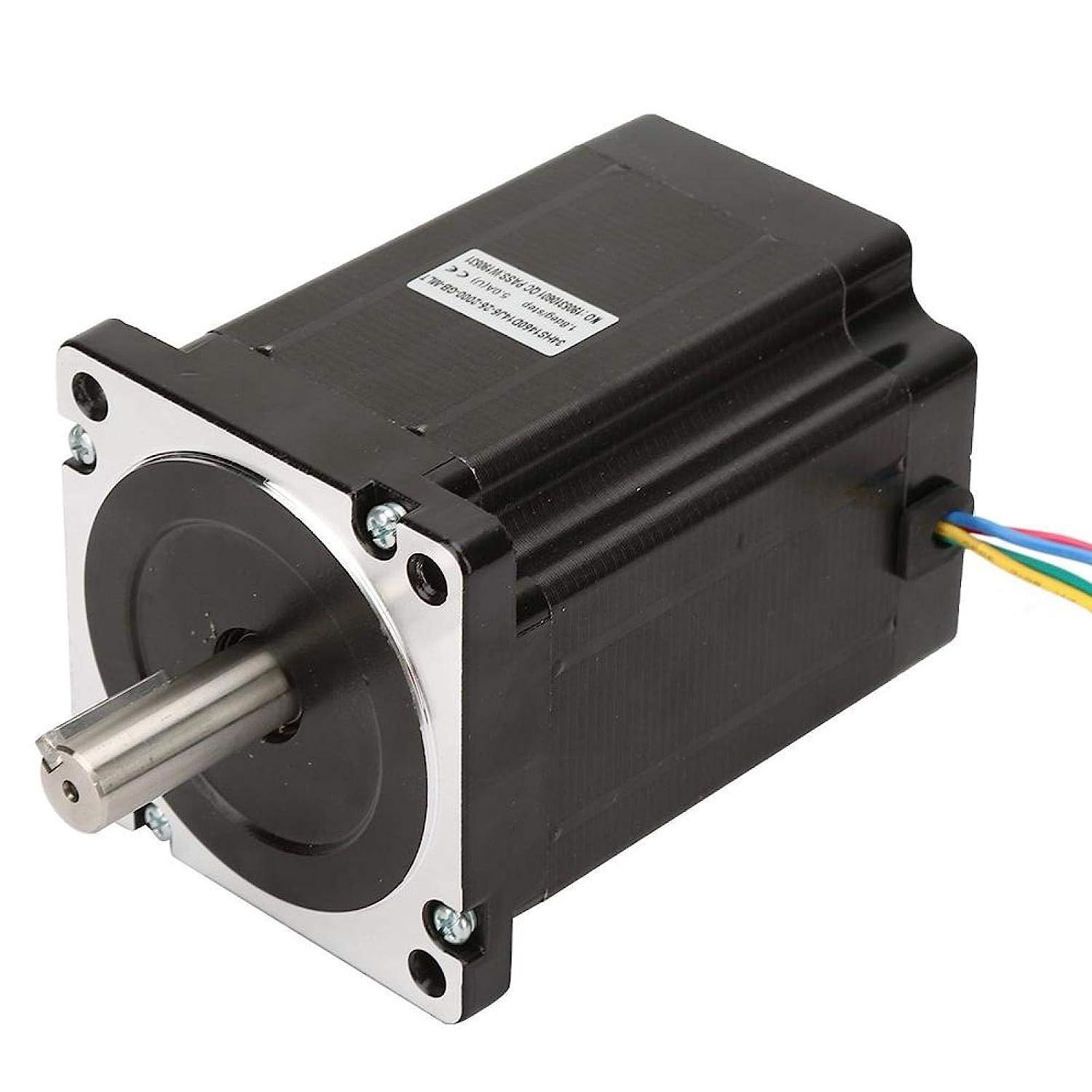

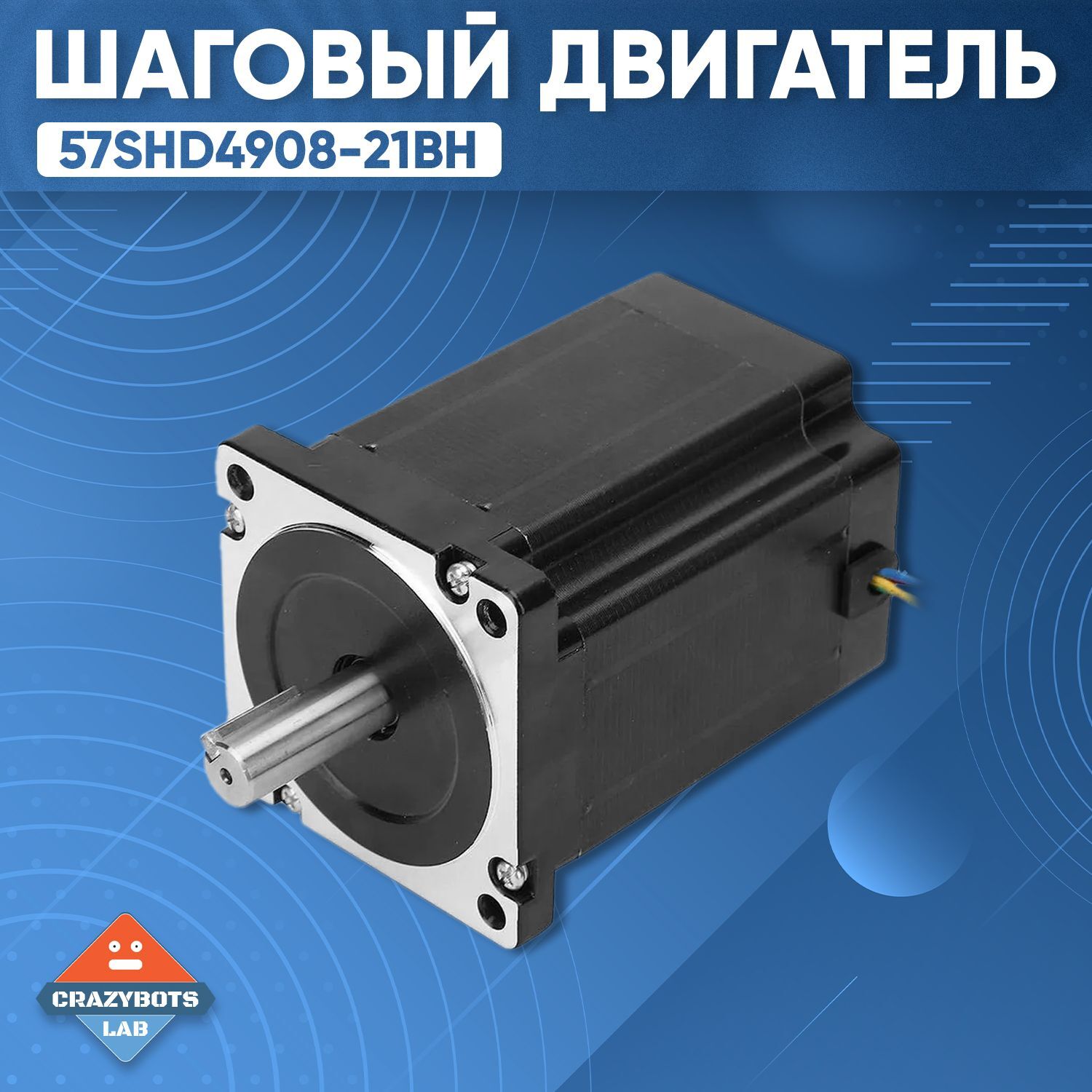

Шаговый промышленный двигатель 57SHD4908-21BH 2,0 Нм с высоким крутящим моментом (57*82,8 мм)

11 (Вт)

Двухфазный гибридный шаговый двигатель

Номинальное напряжение 2.2（V）

номинальный ток 5,0 (А)

Размеры 57*57*82,8 (мм)

Шаговый промышленный двигатель 57SHD4908-21BH 2,0Нм, с высоким крутящим моментом (57*82,8 мм)

Диаметр плоского вала внеосевого фрезерования φ8 мм, длина вала 21 мм

57 s h d 4 9 0 8 21bh

1. Frame size code

2. Motor name code

"S" means stepper motor

3. stepper motor type

"H" means "hybrid" of hybrid motor

4. Step angle type code

a 0.72

b 0.9

c 1.2

e 3.6

f 1.2 and 1.8 optimized type

y 1.8 high frequency

5. Lead wire type code

"0" means connector interface mode 3 4 5 6 8

means the lead wire code in lead wire mode

6. Motor lenght code

Means motor lenght height code

7. Electrical performance code

it used to differentiate the motor torque, current,ressistance

and other performance parameter code.

8. Machinery dimensions code

it used to differentiate the shaft, lead wire, mounting hole

and other machinery dimensions code.
