Relay Shield V2.0

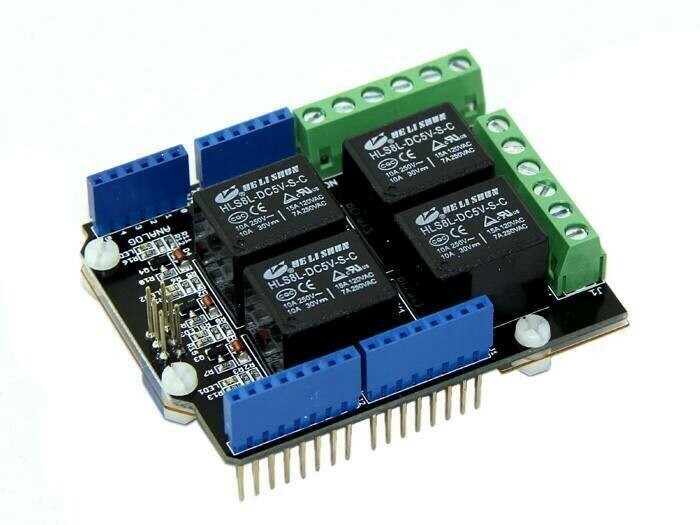

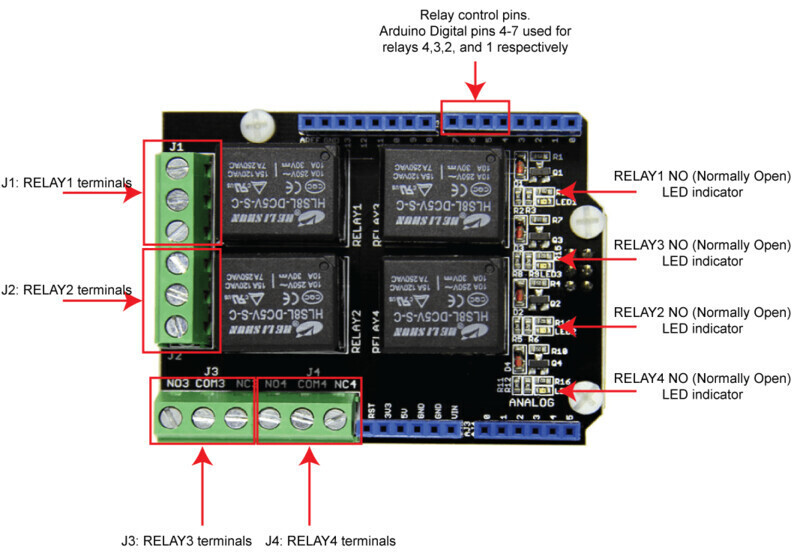

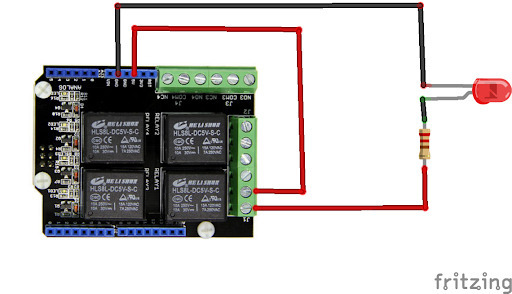

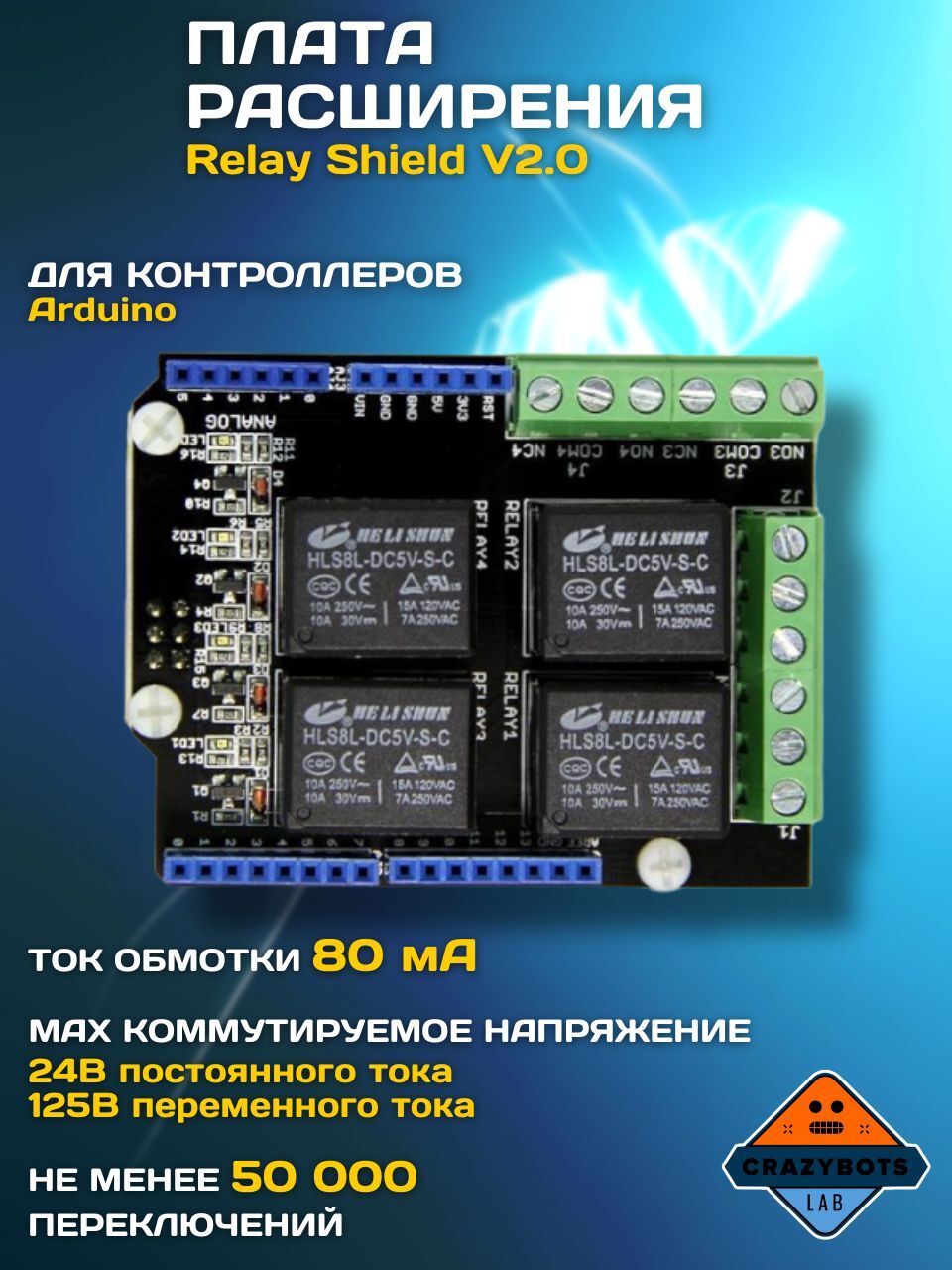

Relay Shield V2.0 для ARDUINO Relay Shield - плата расширения для Arduino, на которой расположены 4 независимых реле, подключенных к цифровым пинам Arduino. К каждому реле подведён клеммник на 3 провода, что позволяет использовать реле как в режиме «нормально разомкнутое», так и в режиме «нормально замкнутое». Вы можете использовать Relay Shield для коммутации внешней цепи с переменным или постоянным током до 8 А. Обмотки реле подключены к пинам Arduino с 4-го по 7-й. Подача логического сигнала на эти пины замыкает или размыкает соответствующее реле. О текущем состоянии каждого из них можно судить по индикаторным светодиодам, расположенным на плате. Внимание! Если вы сомневаетесь как подключить к реле электроприбор, работающий от общей сети 220 В и у вас есть сомнения, вопросы на тему того как это делается, остановитесь: вы можете устроить пожар или убить себя. Убедитесь, что у вас в голове - кристальное понимание принципа работы реле и опасностей, которые связаны с высоким напряжением. Внимание! При установке платы над Arduino Uno, или другой платой, обладающей высоким разъёмом USB/RJ45, наклейте на разъём пару слоёв изоленты, чтобы избежать замыкания дорожек на нижней стороне платы. По форм-фактору плата полностью совпадает с Arduino стандартного размера, все контакты корректно проброшены насквозь, поэтому Relay Shield может спокойно занимать любое место в «бутерброде». Если вам необходимо более 4 реле или пины с 4-го по 7-й уже используются для других целей, рассмотрите отдельные релейные модули. Подробнее о подключении и работе с Relay Shield вы можете прочитать на странице производителя. Характеристики Номинальное напряжение обмотки: 4,75 - 5,25 В Ток обмотки: 250 мА Максимальное коммутируемое напряжение: 35 В постоянного тока; 250 В переменного тока Максимальный коммутируемый ток: 8 А (ограничен толщиной дорожек) Максимальная коммутируемая мощность: 70 Вт Рекомендованная частота переключения: до 1 Гц Количество срабатываний: не менее 100 000 переключений Библиотеки не требуются Видео
