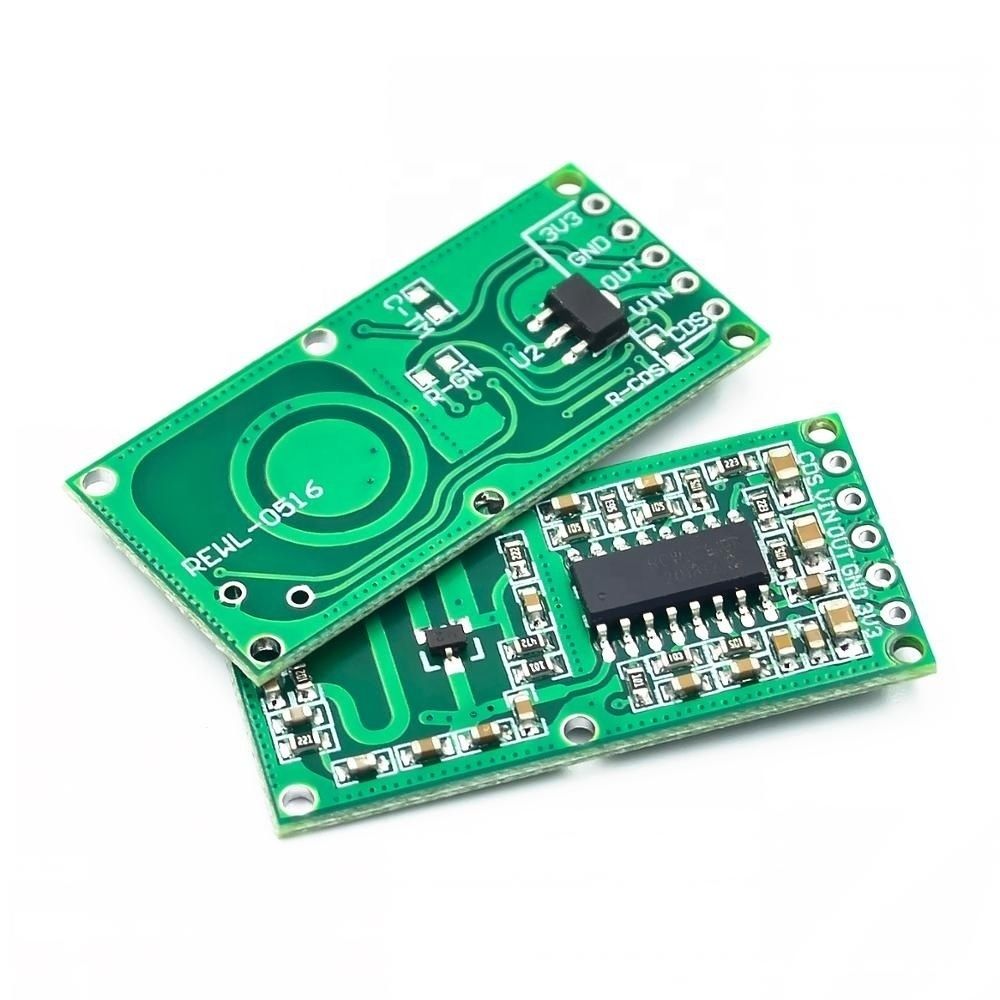

RCWL-0516 – микроволновый СВЧ датчик движения

Датчик работает благодаря эффекту Доплера – изменение частоты радиопередатчика либо отражателя вследствие их движения. Датчик излучает радиосигнал на частоте 3,181 ГГц.Если отражатель будет удаляться, то частота сигнала будет ниже, а при его приближении частота увеличится, и при изменении частоты датчик сработает. Если в радиусе действия датчика не будет объектов, отражающих сигнал, либо они будут стоять на месте – он не сработает.При срабатывании датчика RCWL-0516, на его выходе OUT установится логическая единица примерно на 2 секунды. Если фиксация движений будет продолжаться дальше, логическая единица продержится на выходе всё это время + 2 секунды.Питание 4-28 В подаётся на вход VIN, а выход 3v3 со встроенным стабилизатором напряжения используется для питания внешних устройств, к примеру, микроконтроллеров. При соединении входа COS с землёй датчик перестанет реагировать на движение.ОСНОВНЫЕ ДОСТОИНСТВАФиксация движения сквозь объекты, не отражающие радиоволныДальность обнаружения до 9 мМалое энергопотребление (до 3 мА)ПРИМЕРЫ ИСПОЛЬЗОВАНИЯОхранные системыУмный домАвтоматизация освещения
