Радиоконструкторы и модули. Отладочная плата на базе ESP-32 NodeMCU 32S на основе CP2102

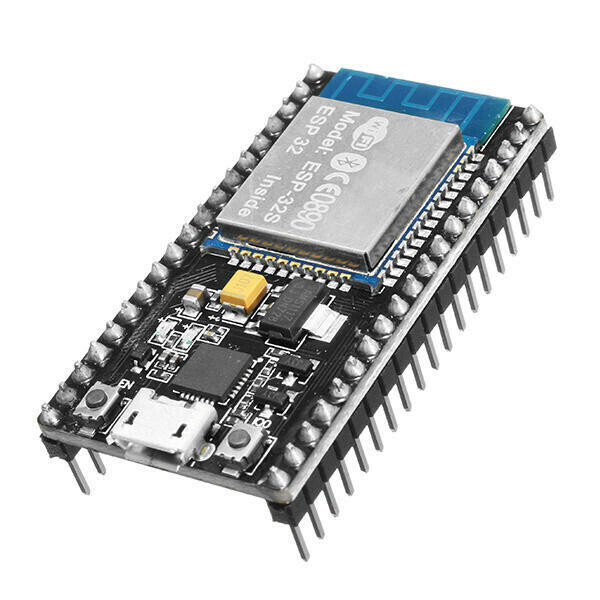

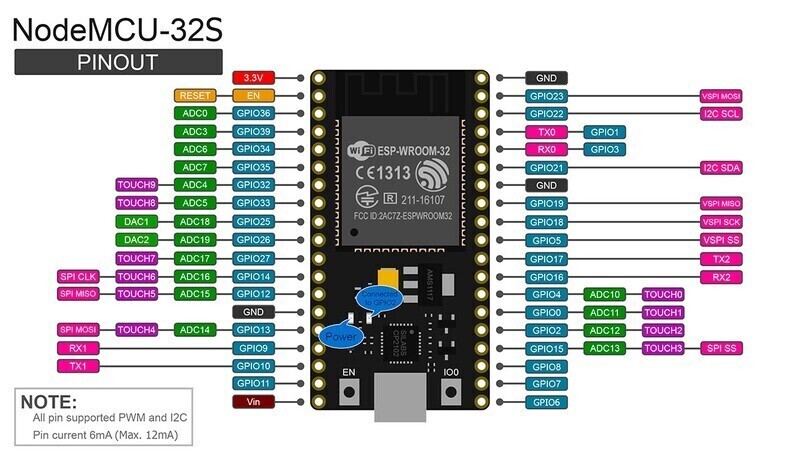

NodeMCU – альтернативная прошивка-интерпретатор языка Lua, написанная в далёком 2014 для ESP8266. С релизом ESP32 команда разработчиков начала работу над новой версией интерпретатора, который поддерживал-бы все возможности обновлённой платформы. Релиз NodeMCU-32 Development board уже состоялся, поэтому его уже можно опробовать на модулях, в основе которых лежит ESP32. Вместе с прошивкой параллельно разрабатывалась официальная отладочная плата для прошивки, которая имеет аналогичное название – NodeMCU 32S. На плате уже установлено всё необходимое для запуска нового модуля в проект, а именно: micro-USB разъём для питания и связи модуля с ПК преобразователь интерфейсов USB-UART на основе CP2102, который создаёт на ПК виртуальный COM-порт с логическими уровнями TTL для облегчённой связи с ESP32 (связь, аналогичная связи ПК с Arduino) линейный стабилизатор напряжения AMS1117-3.3V, который обеспечивает ESP32 оптимальным напряжением питания, понижая входное напряжение (с пина Vin) или 5В с USB в приемлемые 3.3B пару кнопок для управления и два светодиода – пользовательский и светодиод индикации активности передачи по последовательному порту однорядные разъёма типа «папа», на которых разведены все пины модуля ESP-32S сам Wi-Fi модуль на основе ESP32 – ESP32S На модуль, стоящий на плате, уже установлена самая свежая на момент выпуска прошивка NodeMCU, поэтому можно начать работать, просто подключив плату к компьютеру, установив драйвера (которые можно скачать на официальном сайте Silabs) и открыв ваш любимый терминал последовательного порта. Можно использовать специально разработанные программы типа ESPLorer, облегчающие доступ к основным функциям прошивки и позволяющие удобно организовывать рабочие файлы. ESP32 имеет действительно много отличий от своего «младшего брата», ESP32 –старший брат получил ещё одно ядро, и теперь тактовая частота обеих ядер может достигать 240МГц с производительностью до 600 миллионов итераций в секунду (MIPS, millions iterations per second); также новая система-на-чипе получила Bluetooth самой новой спецификации 4.2 с возможностью перехода в режим сверхнизкого потребления BLE, обновлённый криптографический движок, возможность шифрования содержимого внешней Flash-памяти с помощью пяти различных алгоритмов, встроенную ППЗУ и ОЗУ на почти полмегабайта. Из сверхбюджетного модуля для домашних применений серия ESP начинает превращаться в полноценное устройство с практически неограниченными возможностями для творчества! Development board предполагает возможность питания от внешнего источника нестабилизированного питания с напряжением от 5 до 12В через вход Vin. Обратите внимание – при превышении напряжения питания возможно повреждение стабилизатора, работа платы не гарантируется! РАСПИНОВКА ПЛАТЫ ПРИНЦИПИАЛЬНАЯ СХЕМА ПРИМЕРЫ ИСПОЛЬЗОВАНИЯ отладка серийных ESP32-based устройств в предпродакшн использование в проектах домашней автоматизации использование как CPU для портативных игровых приставок
