NodeMCU Lua V3 wi-fi на базе ESP8266

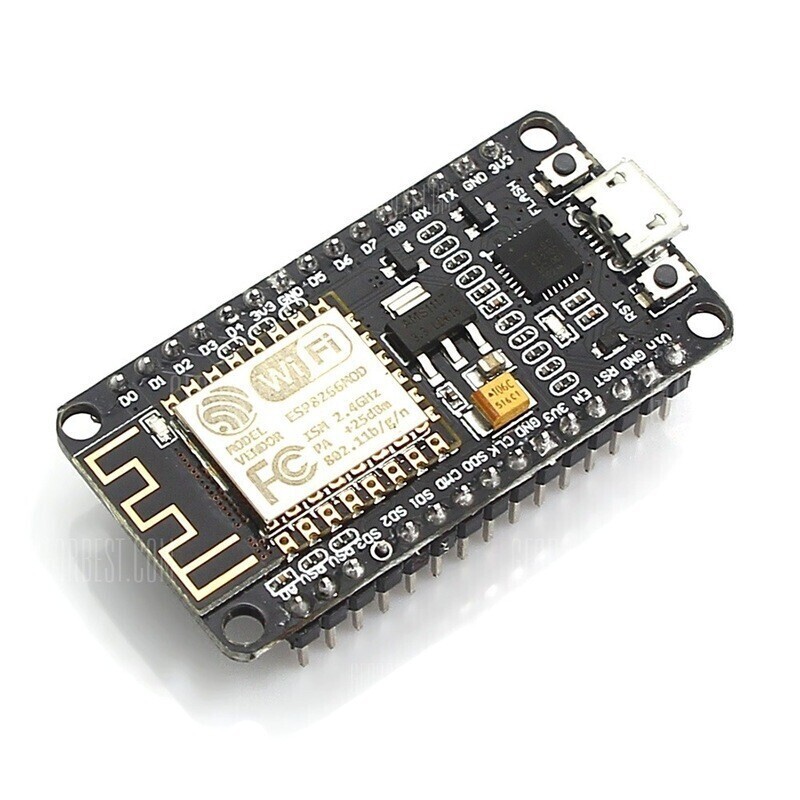

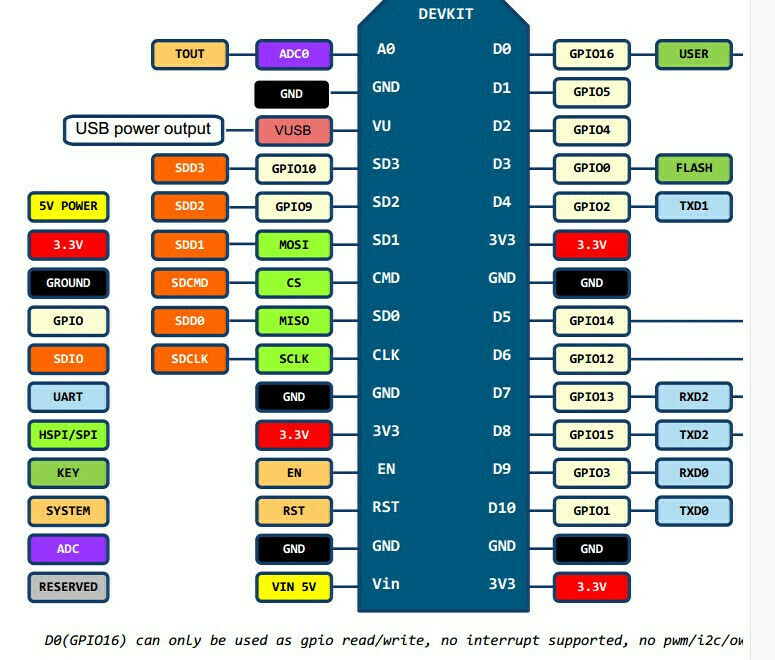

Модуль NodeMCU Lua V3 на базе чипа ESP8266. Преобразователь USB-TTL выполнен на чипе CH340G. Процессор 32-битный WiFi – 802.11 b/g/n Напряжение питания 3,3 В Внешнее питание 3.6–20 В Ток потребления: режим передачи данных– 200 мА, режим приёма данных – 60 мА Подсоединение к компьютер – вход microUSB Имеет встроенную flash память 4 Mб Поддержка в базовой прошивке интерпретатора Lua Возможность обновления прошивки по Wi-Fi Наличие встроенного датчика температуры В чем же преимущества данной платы на основе модуля ESP8266? Во-первых, на плате присутствует интерфейс UART-USB с разъемом micro USB, что позволяет подключать его к компьютеру без переходников. Во вторых, она имеет выводы для всех доступных контактов ESP8266. А это 11 портов ввода-вывода общего назначения, некоторые из которых имеют дополнительные функции (см. рисунок 1). Рисунок 1. Назначение выводов NodeMcuВ-третьих, на данной плате установлена прошивка, которая может интерпретировать команды скриптового языка Lua. Lua - это встраиваемый язык сценариев, который является маленьким, быстрым и очень мощным. С помощью команд Lua для NodeMCU можно выполнять следующие действия: использование платы в качестве WiFi точки доступа подключаться (в том числе и автоматическое) к точке доступа WiFi режим пониженного энергопотребления (уход в сон) перенаправлять вывод выполнять операции со списком файлов в flash-памяти управление пользовательским таймером и таймером WatchDog управление GPIO1 выводами создание веб-сервера обмениваться даннымиI2C — устройствами считывать данные на выводе АЦП Можно не только выполнять команды Lua в терминале, но и cоздавать файлы в flash-памяти ESP8266 и вызывать их на иcполнение. Рассмотрим примеры напиcания программ для модуля на языке Lua, а также в среде программирования Arduino IDE.
