Модуль вибрации SW-420

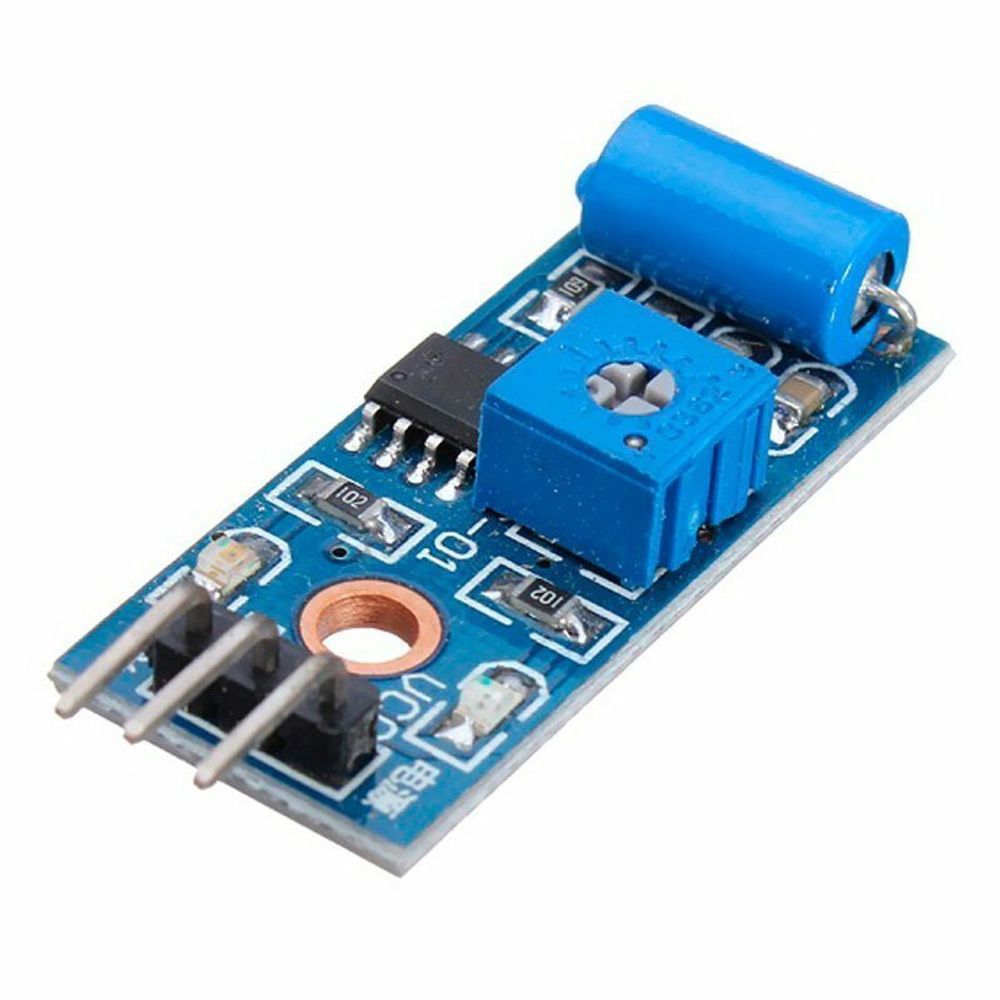

Модуль SW-420 построен на основе одноимённого датчика вибрации, конструктивно представляющего из себя два контакта, замыкающиеся металлическим шариком при встряске. Кроме самого датчика, на модуле установлен операционный усилитель LM393, включенный по схеме компаратора для уменьшения количества дребезга и реализации регулировки чувствительности датчика.Также такое включение позволяет подключать датчик непосредственно к модулю реле, причём возможность залипания реле из-за слишком частых включений и выключений исключается тем же компаратором - он будет обеспечивать стабильные фронты сигнала и ток, достаточный для открытия реле, установленных на стандартных модулях.Питание модуля может осуществляться как от 3.3В, так и от 5В, что позволяет использовать его с широким спектром микроконтроллеров с различным напряжением питания. Выход с датчика имеет тип NC, то есть нормально закрытый (при тряске контакт будет размыкаться).На плате установлен подстроечный резистор для регулировки порога срабатывания компаратора, а также два светодиода для индикации питания датчика и срабатывания датчика.Особенности компактный размер - 32х14 мм широкий диапазон питания чувствительный датчик Варианты использования детектирование механического воздействия на устройство использование встряхивания устройства в качестве кнопки стабилизация процессов (например, подвеса для цифровой камеры)
