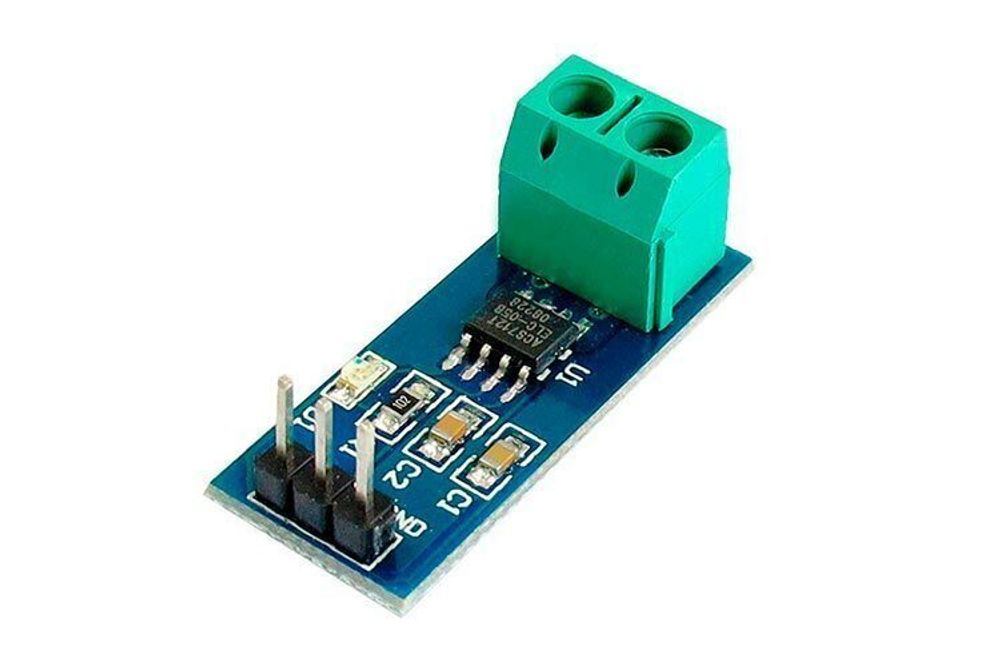

Модуль датчика тока RKP-ACS712-30A

Модуль датчика тока RKP-ACS712-30A для измерения постоянного и переменного тока до 30 А.Измерение и контроль протекающего тока являются принципиальным требованием для широкого круга приложений, включая схемы защиты от перегрузки по току, зарядные устройства, импульсные источники питания, программируемые источники тока и пр.Работа датчика тока ACS712 основана на эффекте Холла.Датчик тока ACS712 состоит из датчика Холла и медного проводника. Протекающий через медный проводник ток создает магнитное поле, которое воспринимается элементом Холла. Магнитное поле линейно зависит от силы тока. ACS712 датчик построен на эффекте Холла и имеет линейную зависимость измеряемого тока и выходного сигнального напряжения.Датчика тока ACS712 интегрирован в малогабаритный корпус SOIC8, имеет гальваническую развязку с напряжением пробоя 2,1 кВ (RMS).Arduino датчик RKP-ACS712-30A питается от постоянного напряжения 5 В и потребляет совсем небольшой ток 11 мА.Модуль способен выдерживать большие перегрузки по измеряемому току.Датчик тока ACS712 прост в подключении и надежен в эксплуатации.Модуль RKP-ACS712-30A имеет на плате фильтрующий конденсатор, что позволяет уменьшить его шумовые характеристики и улучшить точность измерения.Посмотреть/скачать DataSheet микросхемы ACS712 (формат PDF размер 1 МБ)Характеристики Максимальный измеряемый ток: 30 А

Чувствительность: 66 мВ/АМаксимальная частота 50 кГцТемпературный диапазон: -40°С .. +85°СТок потребления не превышает: 11 мАСопротивление токовой шины 1.2 мОмНапряжение питания: +5,0 ВГальваническая развязка, пробивное напряжение: 2.1 кВРазмеры: 31 x 13 ммПодключение датчика тока ACS712 к плате ArduinoVCC – питание (опорное напряжение 5В)GND – земляOUT – сигнальный (подключается к аналоговому выводу контроллера Arduino)Вблизи датчика тока RKP-ACS712-30A не рекомендуется устанавливать мощные магниты, соленоиды, реле, электромоторы и прочие предметы, излучающие магнитное поле, так как его работа основана на эффекте Холла и магнитное поле может вносить погрешность и искажать показания сенсора.
