Многофункциональная плата расширения для контроллеров arduino uno, leonardo, mega 2560

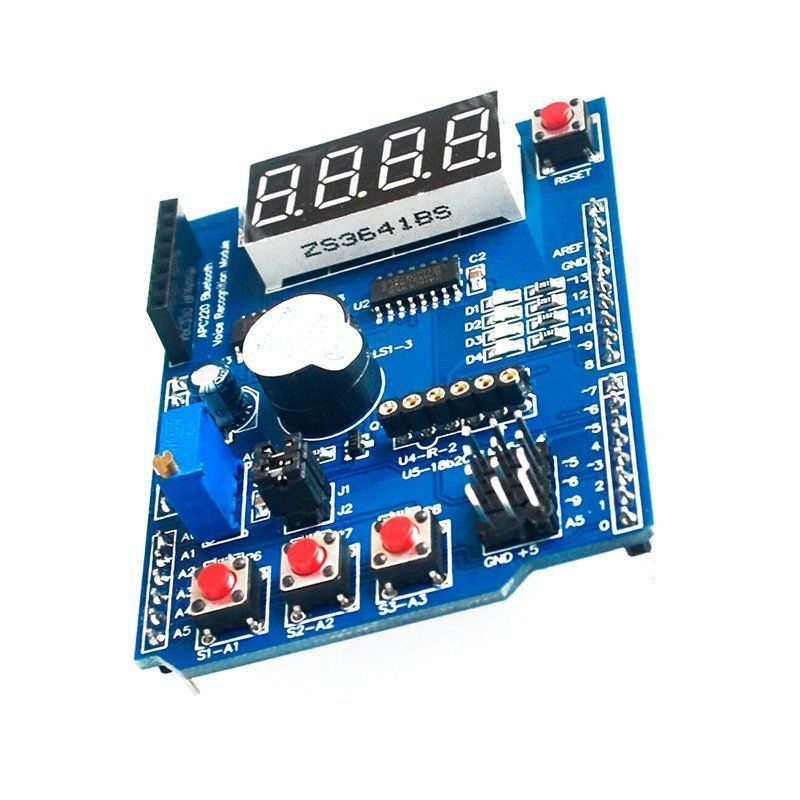

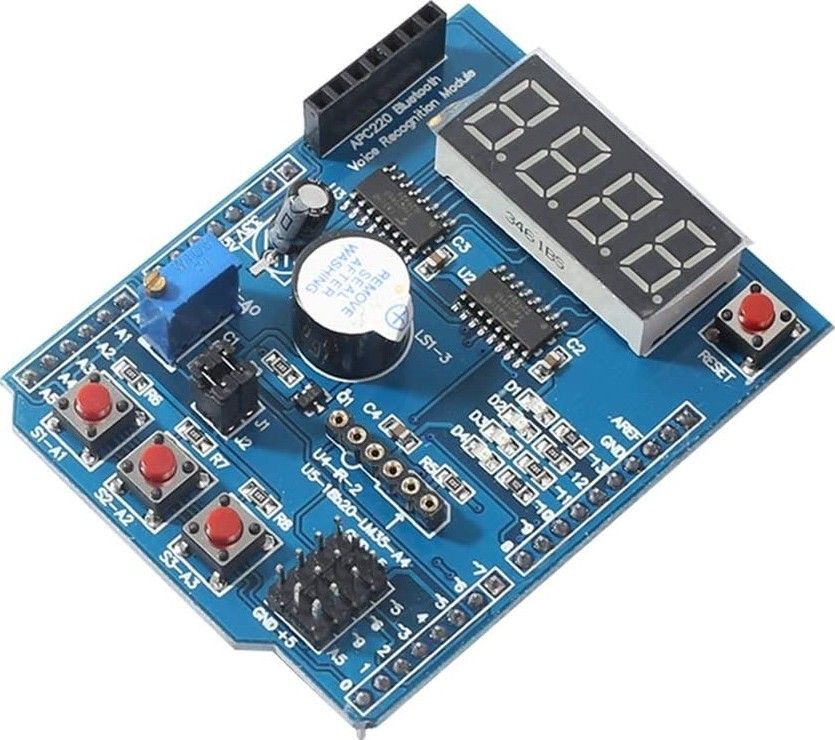

Эта плата расширения совсем не зря зовётся многофункциональной. На ней присутствует семисегментный четырёхразрядный индикатор. Он может выводить любые цифровые значения и некоторые другие символы. Чаще всего это время, напряжение, температура и т.д.

Индикатор снабжён сдвиговым регистром и управляется по интерфейсу SPI.

Также на шилде находится пьезодинамик, который можно использовать для уведомления о каких-либо действиях, например, озвучивать нажатия кнопок. Кнопки на плате тоже есть, всего их 4, одна дублирует кнопку рестарта на Arduino, другие – пользовательские (подключены к контактам A1, A2 и A3).

Значение напряжения на аналоговом входе A0 можно регулировать с помощью встроенного многооборотного потенциометра на 10 кОм. Так можно, к примеру, управлять яркостью светодиодов, которые тоже можно найти на плате. Они подключены к выводам Arduino D10, D11, D12, D13.

На плате разведены несколько разъёмов из портов GPIO:

• Четыре для трёхпроводного интерфейса (питание, земля и сигнал). Они соединены с пинами D5, D6, D9 (все с поддержкой ШИМ) и A5.
• Для ИК-приёмника (пин D2);
• Для датчиков температуры DS18B20 или LM35 (пин A4);
• Для радиопередатчика/приёмника APC220, Bluetooth либо голосового модуля (UART-интерфейс).

Разъём для датчика температуры и кнопки можно отключать за ненадобностью. Для этого нужны джамперы J1 и J2 соответственно.

ОСНОВНЫЕ ДОСТОИНСТВА

• Широкая функциональность
• Удобство работы
