MicroSD Card модуль

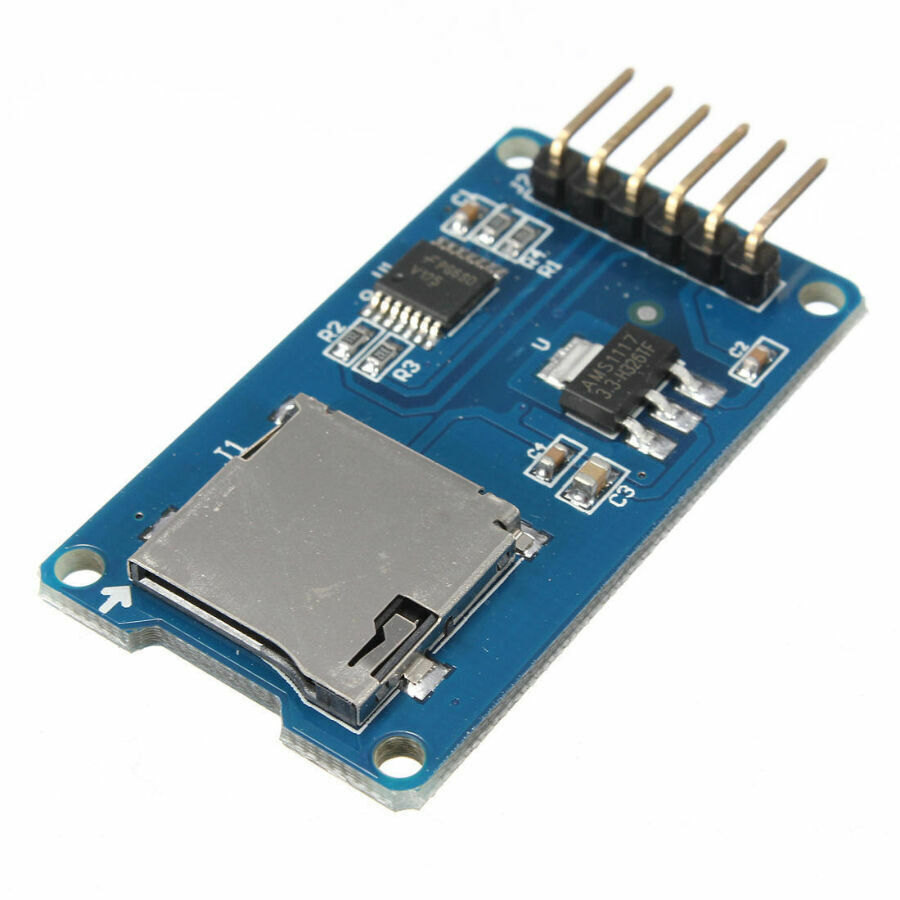

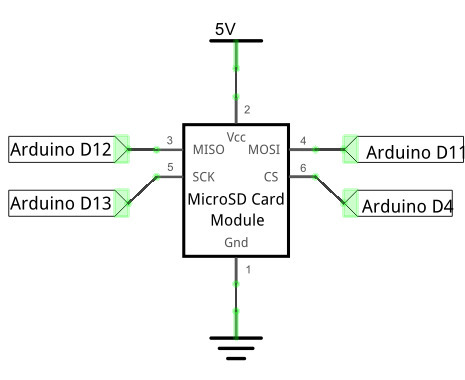

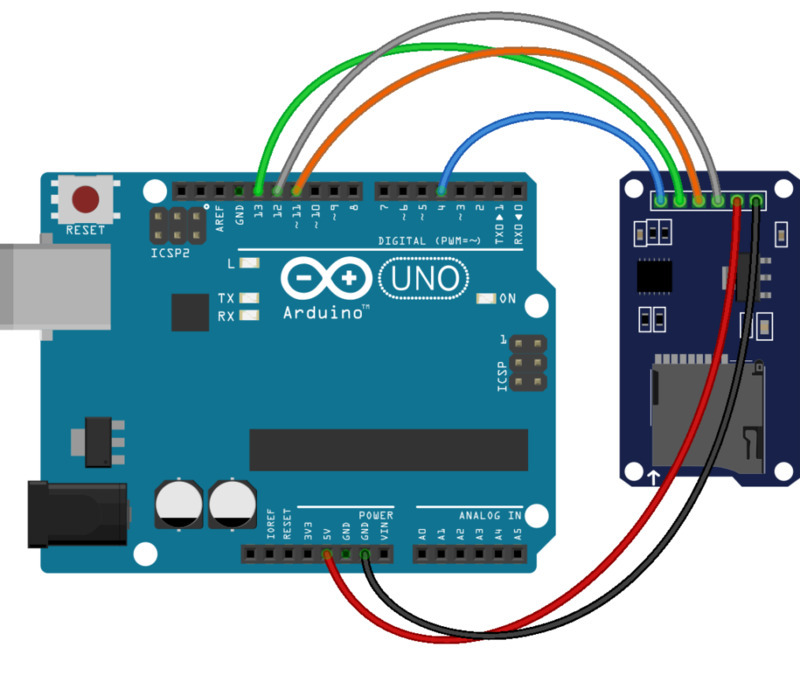

Модуль для подключения MicroSD карты. Питание возможно как и с 5В, так и с 3.3В, за счет регулятора напряжения. Подключение модуля micro-SD карт к Ардуино В этом уроке мы будем читать и записывать данные на micro-SD карту. В плане подключения в Ардуино, модуль micro-SD ничем не отличается от модуля для обычных SD карт. Модуль подключается к Ардуино по SPI шине, а значит нужно соединить уже знакомые по другим урокам контакты в стандартном порядке: Модуль micro-SD карт GND VCC CS MOSI MISO SCK Ардуино Уно GND +5V 4 11 12 13 Принципиальная схема Внешний вид макета 2. Программа для чтения micro-SD карты Чтобы проверить работу устройства, напишем простую программу, которая будет лишь считывать с карты служебную информацию: тип карты, тип файловой системы, размер первого раздела и список файлов на нём. #include Sd2Card card; SdVolume volume; SdFile root; const int chipSelect = 4; void setup() { Serial.begin(9600); Serial.print("\nInitializing SD card..."); if (!card.init(SPI_HALF_SPEED, chipSelect)) { // неверное подключение или карта неисправна Serial.println("initialization failed"); return; } else { // всё ок! Serial.println("Wiring is correct and a card is present."); } // считываем тип карты и выводим его в COM-порт Serial.print("\nCard type: "); switch (card.type()) { case SD_CARD_TYPE_SD1: Serial.println("SD1"); break; case SD_CARD_TYPE_SD2: Serial.println("SD2"); break; case SD_CARD_TYPE_SDHC: Serial.println("SDHC"); break; default: Serial.println("Unknown"); } // инициализация файловой системы if (!volume.init(card)) { // неверная файловая система Serial.println("Could not find FAT16/FAT32 partition."); return; } // считываем тип и вычисляем размер первого раздела uint32_t volumesize; Serial.print("\nVolume type is FAT"); Serial.println(volume.fatType(), DEC); Serial.println(); volumesize = volume.blocksPerCluster(); // блоков на кластер volumesize *= volume.clusterCount(); // кластеров volumesize *= 512; // 512 байтов в блоке, итого байт.. Serial.print("Volume size (bytes): "); Serial.println(volumesize); Serial.print("Volume size (Kbytes): "); volumesize /= 1024; Serial.println(volumesize); Serial.print("Volume size (Mbytes): "); volumesize /= 1024; Serial.println(volumesize); Serial.println("\nFiles found on the card (name, date and size in bytes): "); root.openRoot(volume); // выводим список файлов root.ls(LS_R | LS_DATE | LS_SIZE); } void loop(void) { } Загружаем программу в Ардуино и открываем монитор COM-порта: Если появилась подобная информация, значит с картой и модулем всё в порядке. Можно приступать к дальнейшей работе. 3. Программа для записи данных на micro-SD карту Теперь попробуем создать новый файл на карте и записать туда простую фразу «Hello World». #include const int chipSelect = 4; void setup() { Serial.begin(9600); if (!SD.begin(chipSelect)) { Serial.println("Card failed, or not present"); return; } // строка, которую мы запишем в файл String dataString = "Hello World"; // открываем файл, в который будет записана строка File dataFile = SD.open("test.txt", FILE_WRITE); if (dataFile) { // записываем строку в файл dataFile.println(dataString); dataFile.close(); Serial.println("Success!"); } else { // выводим ошибку если не удалось открыть файл Serial.println("error opening file"); } } void loop() { } Загружаем программу. Затем выключаем Ардуино, достаем микро-SD карту из модуля и проверяем на компьютере её содержимое. В корне карты должен появиться файл test.txt с нашей фразой «Hello World». Примечание! Имя файла, которое указывается в функции open не должно содержать более 8 букв (не включая расширение). 4. Программа для чтения данных с micro-SD карты Наконец, прочитаем файл test.txt и выведем в COM-порт текст из него. #include const int chipSelect = 4; void setup() { Serial.begin(9600); if( !SD.begin( chipSelect )){ Serial.println("initialization failed!"); return; } // открываем файл для чтения File myFile = SD.open("test.txt"); if (myFile) { // считываем все байты из файла и выводим их в COM-порт while (myFile.available()) { Serial.write(myFile.read()); } // закрываем файл myFile.close(); } else { // выводим ошибку если не удалось открыть файл Serial.println("error opening test.txt"); } } void loop() { } Загружаем программу и открываем монитор COM-порта. На экране должен появиться весь текст из файла test.txt
