MAX30102 модуль датчика сердечного ритма, кислородом в крови, совместимый с UNO R3 STM32

(0)
(0)
Добавить в сравнение
Характеристики
Тип:
Модули
Страна производства:
Китай
Название модели:
m1259
Страна производитель:
Китай
Вес, кг:
0.01
Цвет:
Синий
Материал:
Текстолит
Производитель:
electronics
Комплектация:
отсутствует
Баркод WB:
1
Все характеристики
Описание

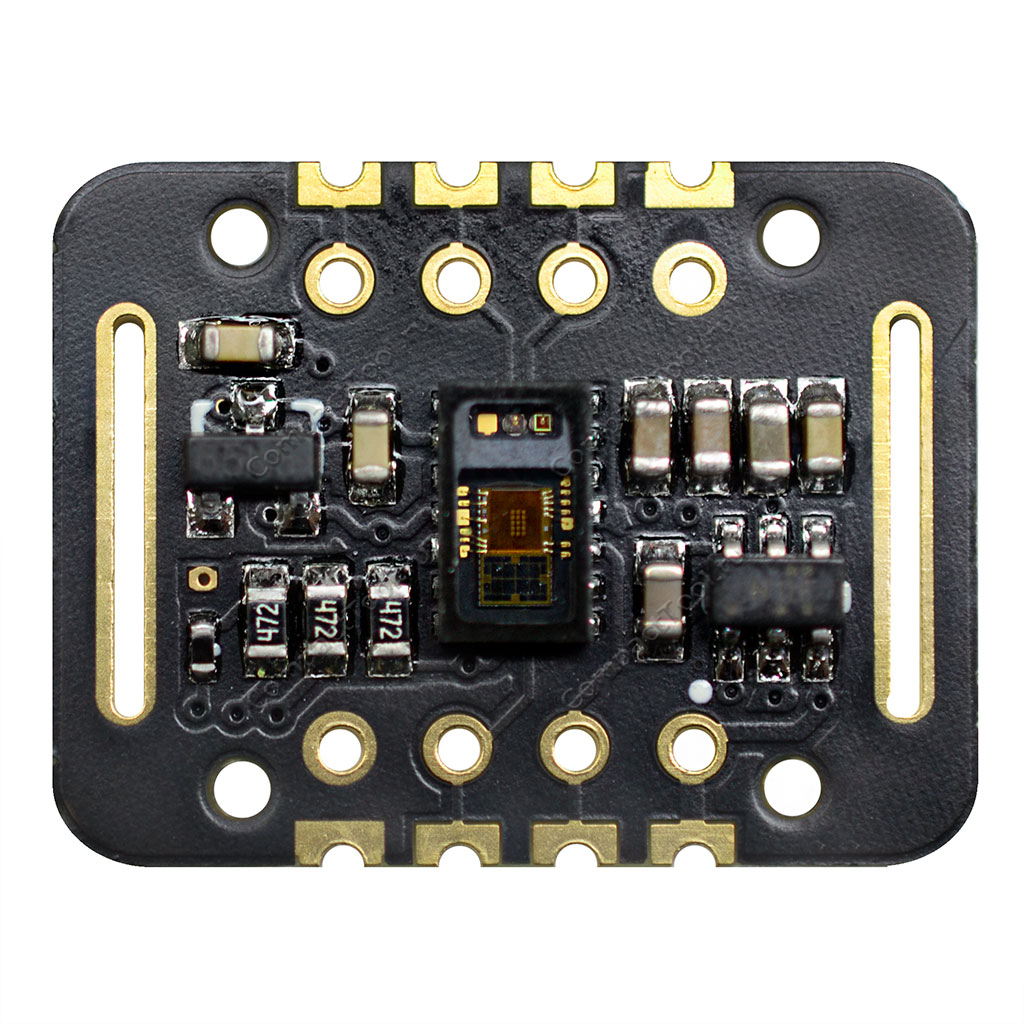

MAX30102 - MH-ET LIVE цифровой оптический пульсоксиметр, предназначен для измерения частоты пульса и насыщения кислородом артериальной крови (сатурация).
В модуле установлен повышающе-понижающий преобразователь напряжения, на вход которого необходимо подать напряжение от 2,3 до 5,5 вольт. MAX30102 требует для питания напряжения двух уровней: 3,3 вольт для питания светодиодов и 1,8 вольт для питания датчика. Поэтому на плате установленны два стабилизатора напряжения - RCWL-9183 приводит входное напряжение к уровню 3,3 вольта, а затем линейный стабилизатор дополнительно понижает его до значения 1,8 вольт. При использовании ардуино и других процессоров с напряжением выше 1,8 вольта, необходимо запять перемычку на обратной стороне платы контакт 3v3 и средний контакт.

Показать полностью Свернуть
Нет в наличии
Выбрать
    Описание
    Характеристики
    Отзывы
    Описание

    MAX30102 - MH-ET LIVE цифровой оптический пульсоксиметр, предназначен для измерения частоты пульса и насыщения кислородом артериальной крови (сатурация).
    В модуле установлен повышающе-понижающий преобразователь напряжения, на вход которого необходимо подать напряжение от 2,3 до 5,5 вольт. MAX30102 требует для питания напряжения двух уровней: 3,3 вольт для питания светодиодов и 1,8 вольт для питания датчика. Поэтому на плате установленны два стабилизатора напряжения - RCWL-9183 приводит входное напряжение к уровню 3,3 вольта, а затем линейный стабилизатор дополнительно понижает его до значения 1,8 вольт. При использовании ардуино и других процессоров с напряжением выше 1,8 вольта, необходимо запять перемычку на обратной стороне платы контакт 3v3 и средний контакт.

    Технические характеристики:

    • Напряжение питания: 2.3 - 5.5 В
    • Потребляемый ток: 1.2 мА
    • Интерфейс: I2C
    • Габаритные размеры: 21 х 16 мм.
    Характеристики
    Тип
    Модули
    Страна производства
    Китай
    Название модели
    m1259
    Страна производитель
    Китай
    Вес, кг
    0.01
    Цвет
    Синий
    Материал
    Текстолит
    Производитель
    electronics
    Комплектация
    отсутствует
    Баркод WB
    1
    Отзывы
    Отзывов еще никто не оставлял
