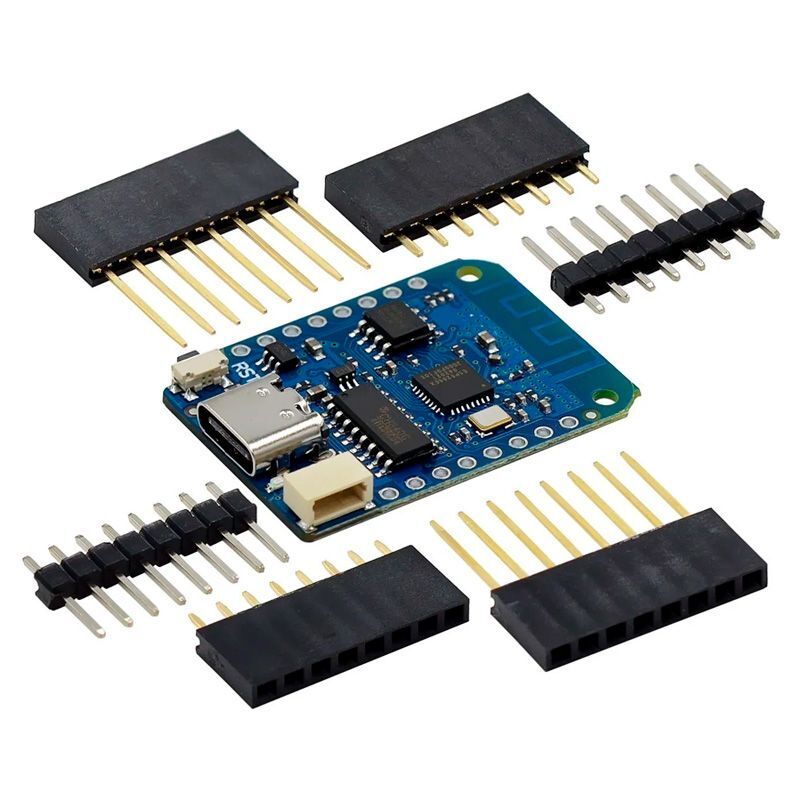

Контроллер WEMOS D1 Mini V4.0.0 TYPE-C USB WIFI

• Аналоговые выходы1

• Беспроводной интерфейсWi-Fi 802.11 b/g/n 2,4 ГГц (STA/AP/STA+AP, WEP/TKIP/AES, WPA/WPA2)

• КонтроллерESP8266

• Напряжение питания3,3 В

• Разрядность32 бит

• Тактовая частота микроконтроллера80 МГц

• Цифровые выходы11

• Цветсиний

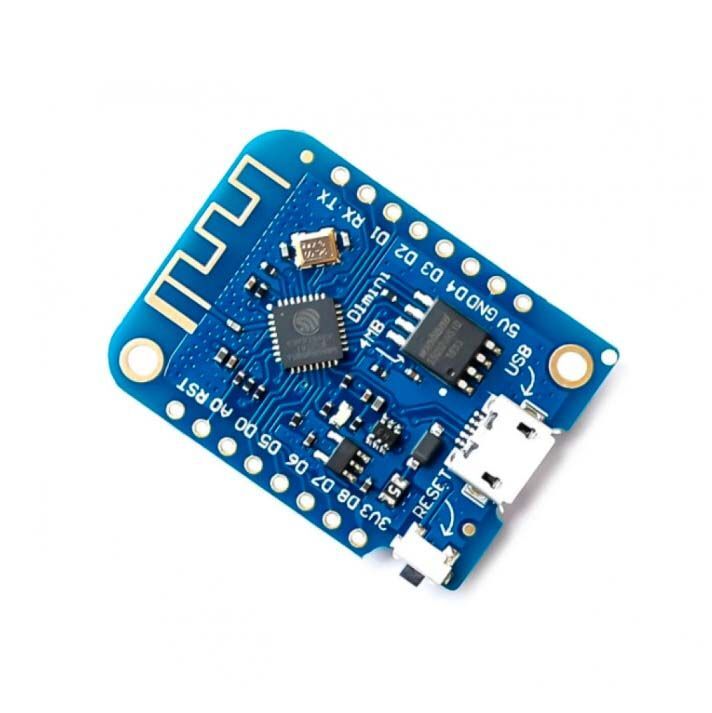

Описание WeMos D1 mini построена на базе 32 разрядного микроконтроллера ESP8266 (он входит в сборку ESP12-E установленную на плате) с интегрированным WiFi модулем (802.11 b/g/n 2.4 ГГц). Так же на плате присутствуют стабилизатор напряжения на 3,3 В, разъем USB типа Micro-B и USB-UART преобразователь на базе чипа CH340G. Микроконтроллер ESP8266 работает на тактовой частоте 80 МГц и обладает оперативной памятью RAM данных на 80 КБ (для хранения значений переменных), и памятью RAM инструкций на 32 КБ. Программы хранятся в flash памяти объемом 4 МБ.
Все цифровые выводы кроме D0 можно использовать для работы с внешними прерываниями, ШИМ, шиной I2C или 1-wire (выводы шины I2C по умолчанию D1 и D2, но их можно переназначить). Логические уровни всех цифровых выводов 3,3 В. На аналоговый вход A0 можно подавать напряжение до 3,2 В. Выводы D3, D4 и D8 подтянуты к 3V3 через резисторы 10 кОм (это связано с особенностью загрузки скетчей в плату).
