Фоторезистор

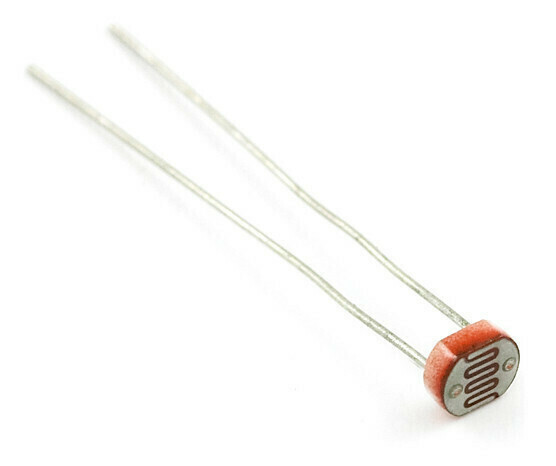

Фоторезистор Распространённое использование фоторезистора – измерение освещённости. В темноте его сопротивление довольно велико. Когда на фоторезистор попадает свет, сопротивление падает пропорционально освещенности. Для измерения освещённости необходимо собрать делитель напряжения, в котором верхнее плечо будет представлено фоторезистором, нижнее – обычным резистором достаточно большого номинала. Будем использовать резистор 10 кОм. Среднее плечо делителя подключаем к аналоговому входу A0 Arduino. Схема подключения фоторезистора к Arduino Напишем скетч чтения аналоговых данных и отправки их в последовательный порт. int light; // переменная для хранения данных фоторезистора void setup() { Serial.begin(9600); } void loop() { light = analogRead(0); Serial.println(light); delay(100); } Порядок подключения: 1. Подключаем фоторезистор по схеме на рисунке2. Загружаем в плату Arduino скетч.3. Регулируем рукой освещенность фоторезистора и наблюдаем вывод в последовательный порт изменяющихся значений, запоминаем показания при полной освещенности помещения и при полном перекрывании светового потока.
