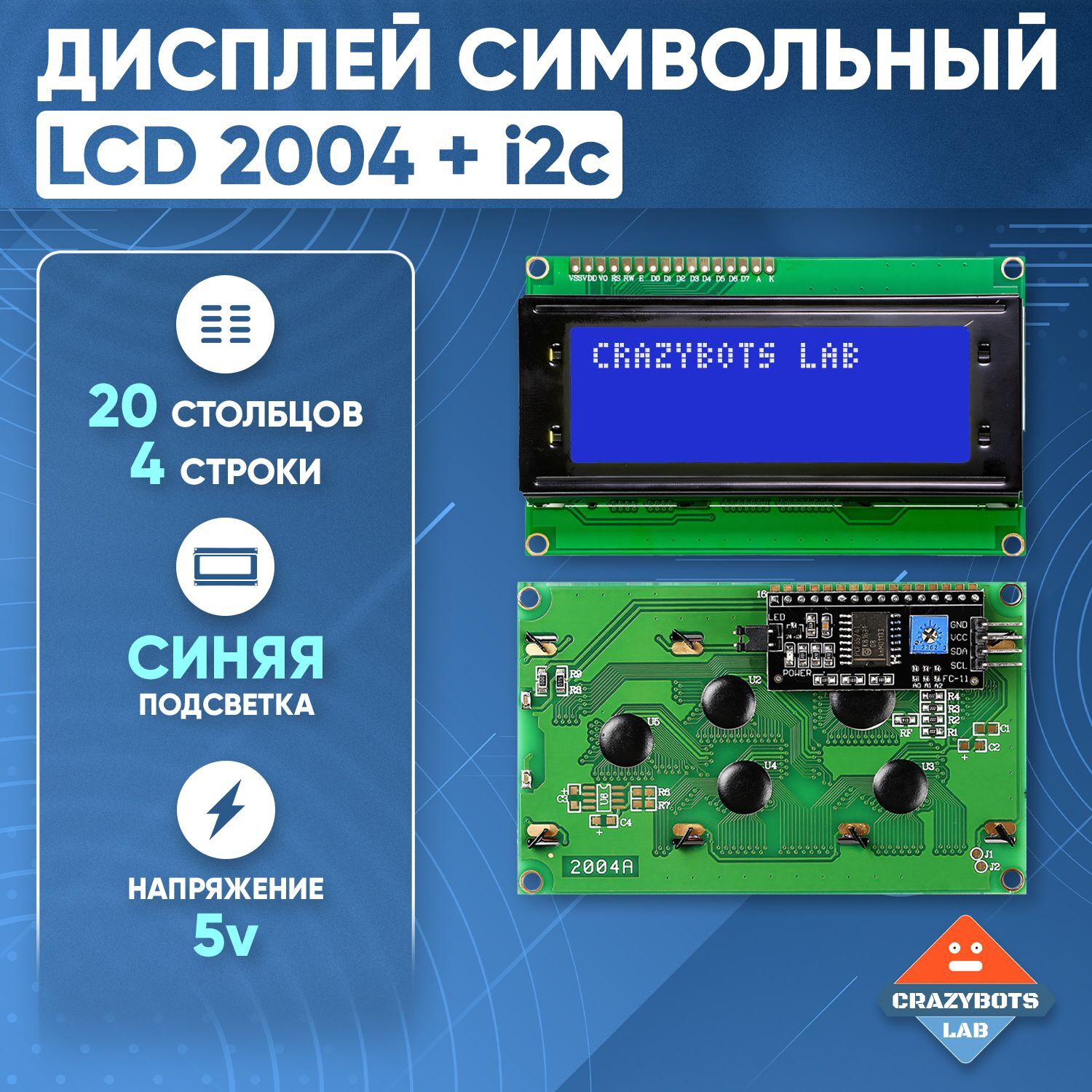

Дисплей символьный LCD 2004 + i2c(впаян) синий

Символьный дисплей LCD2004 с голубой подсветкой — жидкокристаллический дисплей (Liquid Crystal Display) экран которого способен отображать одновременно до 80 символов (20 столбцов, 04 строки). Подключение к Arduino осуществляется по синхронному 8-битному параллельному интерфейсу. Примеры работы с символьными дисплеями описаны в разделе WiKi - Работа с символьными ЖК дисплеями. Символьный дисплей построен на базе ЖК дисплея типа STN (Super Twisted Nematic) под управлением контроллера HD44780 и имеет синхронный параллельный 8-битный интерфейс. Дисплей оснащён светодиодной подсветкой синего цвета и способен одновременно отображать до 80 символов (20 столбцов, 04 строки) от чего и произошло название дисплея: LCD2004. Контроллер HD44780 имеет ПЗУ в которой хранятся цифры, символы латиницы и некоторые иероглифы японского языка, для их отображения на дисплее. Отсутствующие символы, в т.ч. и символы кириллицы, можно загружать в память ОЗУ контроллера, для вывода на дисплей надписей на Русском языке или нестандартных символов (например «смайликов»). Если к выводам дисплея подключить конвертер то можно преобразовать его синхронный 8-битный параллельный интерфейс в шину I2C (превратив дисплей из LCD2004 в LCD2004 I2C) для облегчения подключения дисплея к Arduino, т.к. шина I2C использует всего 2 вывода для передачи данных и 2 вывода питания. Характеристики Тип выводимой информации: символьный. Язык в ПЗУ дисплея: латиница, японский. Возможность загрузки собственных символов: есть. Формат выводимой информации: 20×04 символов; Тип дисплея: LCD. Технология дисплея: STN. Угол обзора: 180. Тип подсветки: LED. Цвет подсветки: синий. Цвет символов: белый. Контроллер: HD44780. Интерфейс: синхронный, 8-битный, параллельный. Напряжение питания 5 В. Рабочая температура: -20 ... +70 С. Температура хранения -30 ... +80 С. Подключение дисплея с использованием шины I2C весьма удобно, так как требует для этого всего 2 линии передачи данных: SCL (serial clock) и SDA (serial data). На плате Arduino для этих целей используются аналоговые пины A5 и A4 соответственно.
