Датчик звука, шума FC-04

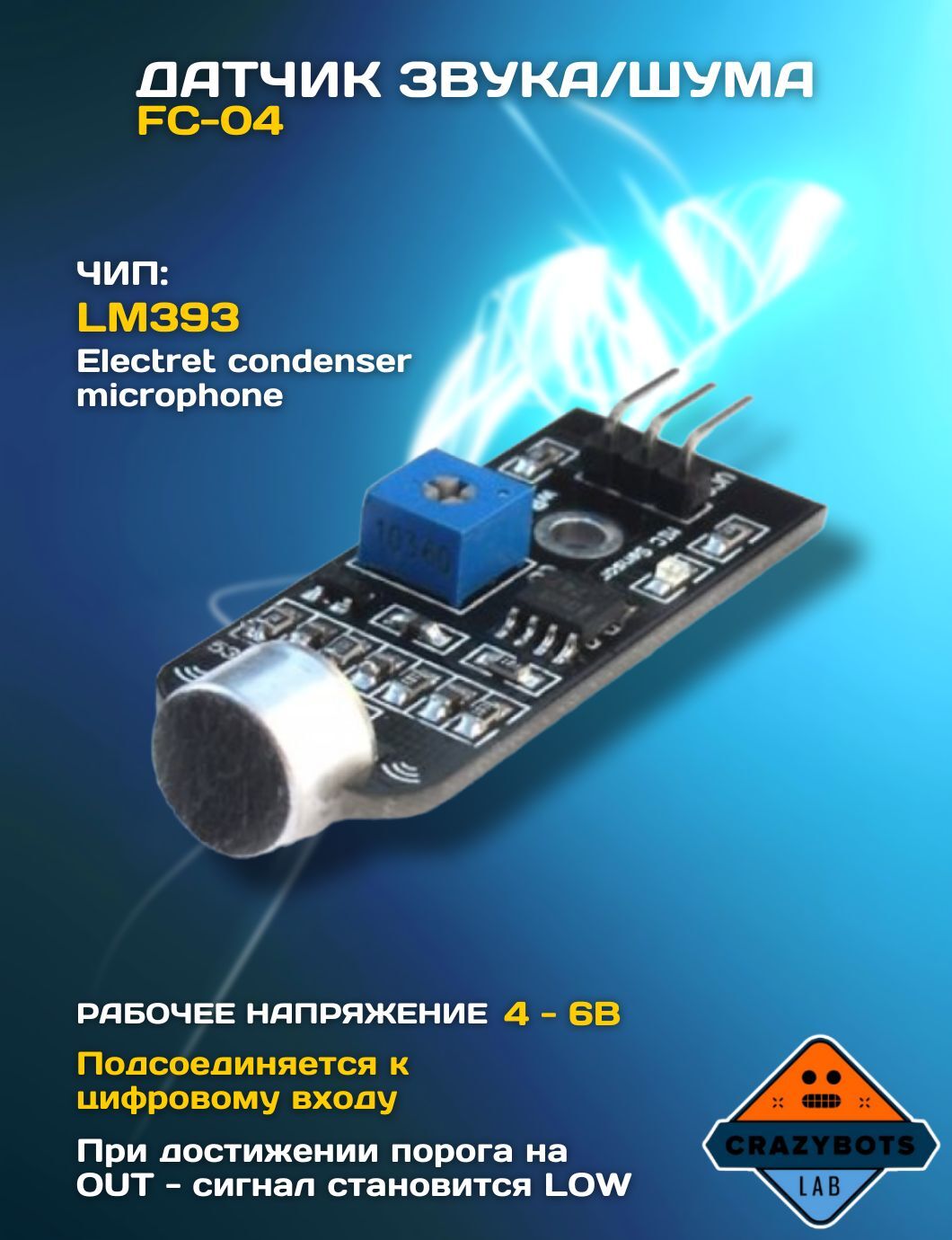

Датчик звука FC-04Плата электронного модуля содержит микрофон. Обеспечивает регистрацию звуков установленной громкости и при этом формирует на выходе модуля логический уровень. Если вокруг тихо, то датчик звука FC-04 на выходе выдаёт значение напряжения близкое к уровню питания. Величина громкости звуков, на которые срабатывает датчик, регулируется переменным резистором. При превышении заданного порога громкости выходной уровень меняется на логический 0.Преобразование превышения звукового порога в логический сигнал происходит в датчике звука FC-04 благодаря компаратору – микросхема LM393. Датчик хорошо реагирует на звуки ударов, вибрации, щелчков, например звук открывающегося замка. Плохо реагирует на речь.ХарактеристикиПитание 2,7 – 5,5 ВТок потребления 1,4 мАПредельная температура окружающего воздуха во время работы 0 – 70 °CРазмеры:отверстия для монтажа 3 ммплата 32 X 18,5 мммодуль 47 X 18,5 X 10 ммИндикацияНа плате установлены два светодиода. Индикатор включения и индикатор срабатывания датчика.Подключение На плате модуля установлена вилка разъема из трех контактов и нанесены подписи для каждого контакта. Приводим обозначения и назначения контактов: VCC – для подключения питания, GND – общий, OUT – выходной сигнал. Питание датчика может быть взято непосредственно с основной платы Arduino. Датчик звука FC-04 хорошо сочетается с системами на базе Arduino имеющими питание 3,3 или 5 В. Выход модуля подключается непосредственно к микроконтроллеру.Датчик звука для Ардуино имеет на плате подписанные выходы (обозначение у каждого производителя может отличаться), но проблем с подключением датчика к Ардуино возникнуть не должно. Питание датчика производится от 5V, выход (OUT, S или AO) подключается к любому аналоговому входу на Arduino Uno, а выход DO к Pin 2, если требуется получать цифровой сигнал на Ардуино с датчика микрофона.Для занятия нам понадобятся следующие детали:плата Arduino Uno / Arduino Nano / Arduino Mega;макетная плата;датчик звука (микрофон);1 светодиод и 1 резистор 220 Ом;провода «папа-папа» и «папа-мама».Чтобы сделать своими руками светильник, который будет включаться по хлопку в ладоши необходимо собрать электрическую схему из следующих элементов: светодиод с резистором, плата Arduino и датчик звука для включения света своими руками. Светодиод можно подключить к любому выходу, в скетче мы использовали Pin 11. После сборки схемы, подключите Ардуино к компьютеру и загрузите скетч.Скетч для включения света по хлопкуboolean statuslamp; // состояние лампы: true - включено, false - выключено void setup() { pinMode(12,OUTPUT); // пин 12 со светодиодом будет выходом (англ. «output») pinMode(A0,INPUT); // к аналоговому входу A0 подключим датчик (англ. «intput») statuslamp=false; // начальное состояние - лампа выключена Serial.begin(9600); // подключаем монитор порта } void loop() { Serial.println (analogRead(A0)); // выводим значение датчика на монитор if(analogRead(A0)>60) { statuslamp=!statuslamp; // меняем статус лампы при регистрации хлопка digitalWrite(12,statuslamp); // переключаем светодиод на выходе 12 delay(20); // задержка, "дребезга" хлопков } } Пояснения к коду:спецификатор boolean используется для объявления логических значений (истина/ложь) в языке программирования C++;В строчке statuslamp=!statuslamp; мы меняем статус лампы при хлопке;В строчке if(analogRead(A0)>60) вместо значения 60 можно подставить любое значение. Узнайте показания датчика звука при хлопке в ладоши на мониторе порта и поставьте свои значения в скетч, при необходимости.
