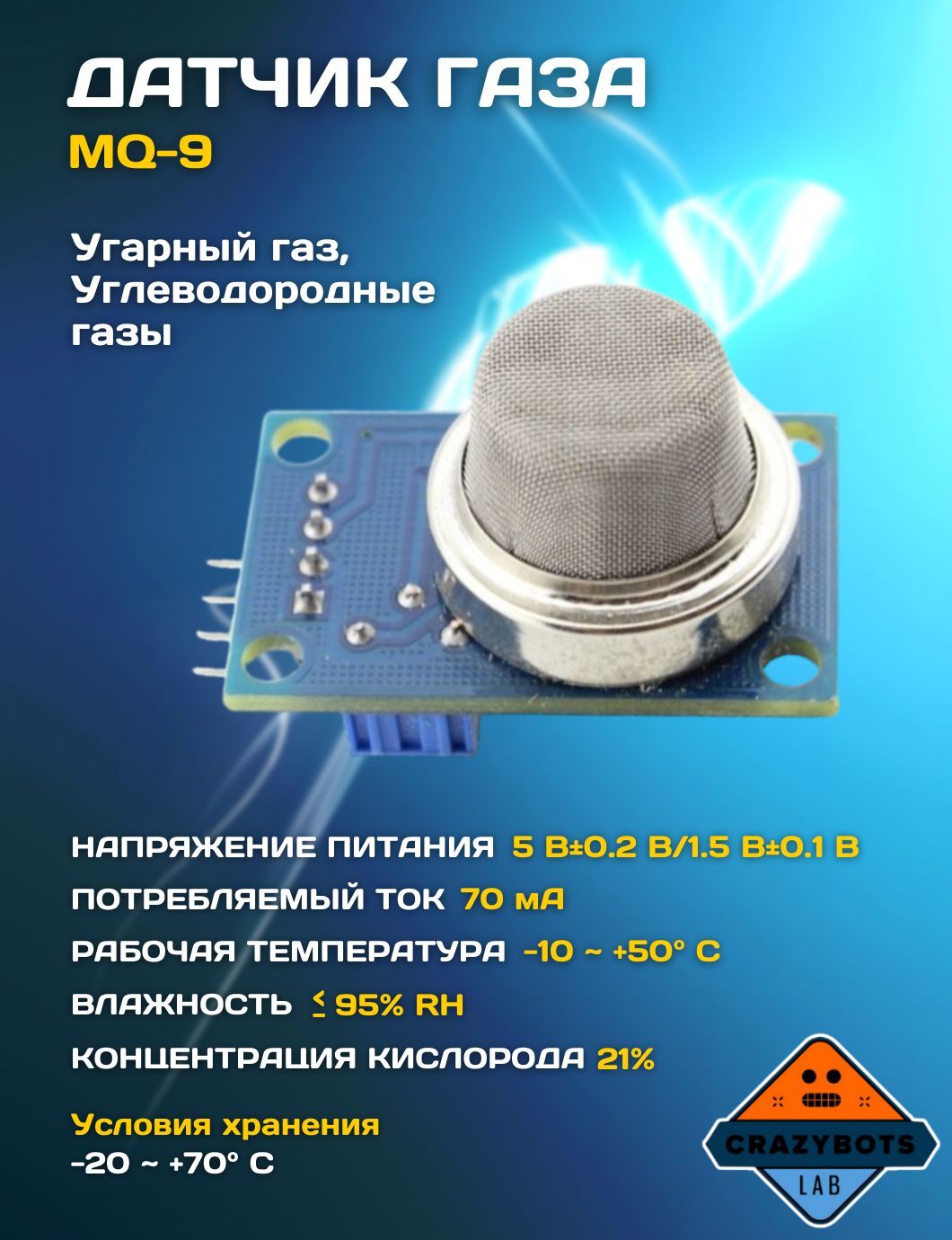

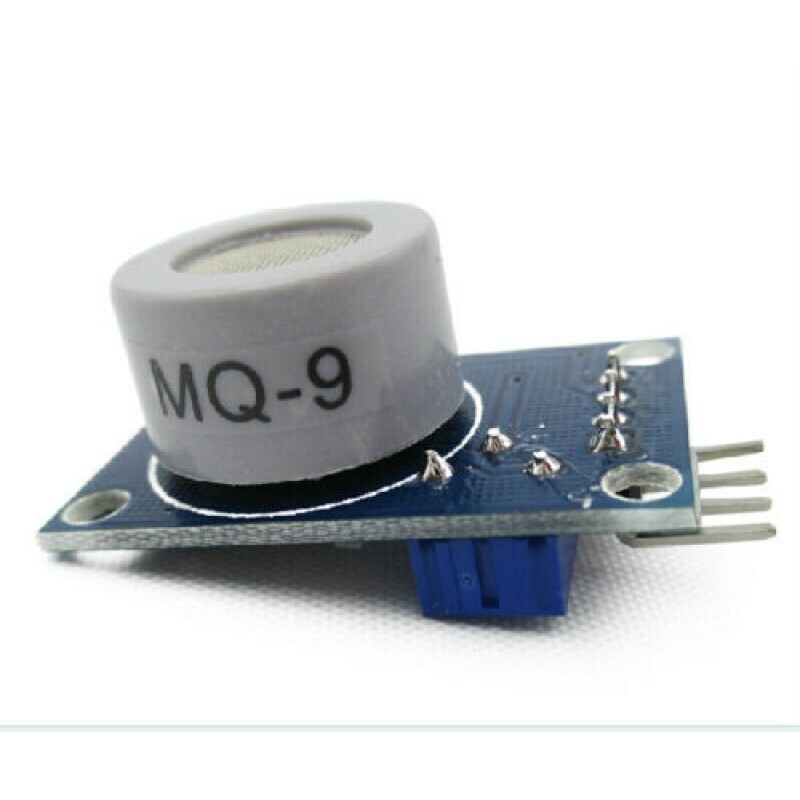

Датчик газа MQ-9 (угарный газ, углеводородные газы)

Датчик газа, построенный на базе газоанализатора MQ-9 позволяет позволяет обнаруживать наличие в окружающем воздухе углеводородных газов (пропан, метан, н-бутан) и угарного газа (CO).Выходным результатом является аналоговый сигнал, пропорциональный содержанию газов вокруг газоанализатора. Чувствительность может быть настроена с помощью триммера на плате датчика.В газоанализатор встроен нагревательный элемент, который необходим для химической реакции. Поэтому во время работы сенсор будет горячим, это нормально. Для получения стабильных показаний новый сенсор необходимо один раз прогреть (оставить включённым) в течение 48 часов. После этого стабилизация после включения будет занимать около минуты. Для правильной работы сенсора нагревательный элемент необходимо попеременно питать от 1,5 В (90 секунд), затем от 5 В (60 секунд). Либо изменять напряжение по синусоиде с соответствующей амплитудой и площадью подграфика. В период питания от низкого напряжения достигается максимум чувствительности угарного газа, а в период высокого напряжения происходит фиксирование углеводородных газов, и испарение конденсата. Если необходимо фиксировать лишь угарный газ, достаточно питать плату сенсора постоянно от 1,5 В.Показания сенсора подвержены влиянию температуры и влажности окружающего воздуха. Поэтому в случае использования датчика газа в изменяющейся среде, при необходимости получения точных показаний, понадобится реализовать компенсацию этих параметров. Характеристики Напряжение питания: 1,5 / 5 ВПотребляемый ток: 70 мА Диапазон измерений угарного газа: 0,01 – 1 промилле Диапазон измерений углеводородных газов: 0,1 – 10 промилле
