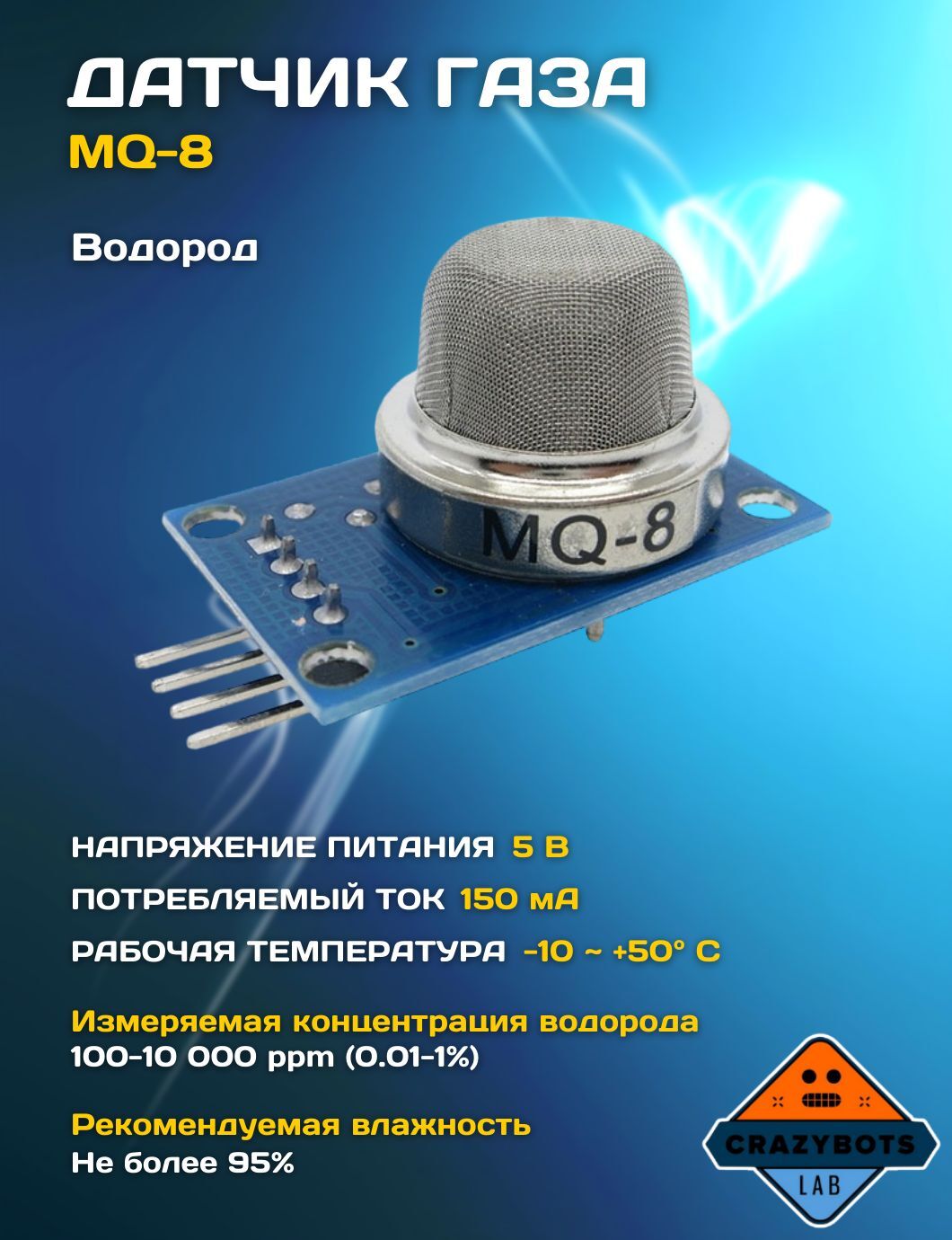

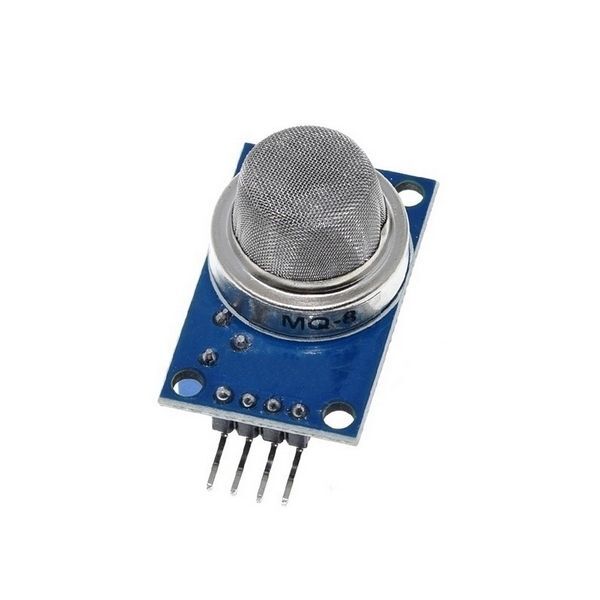

Датчик газа MQ-8 (водород)

Полупроводниковый датчик газа MQ-8 предназначен для определения концентрации водорода в воздухе.
Используется в промышленных и бытовых устройствах для контроля за утечками.
В основе датчика газа MQ-8 лежит принцип измерения сопротивления чувствительного слоя.
Этим рабочим элементом является тонкий слой оксида олова, который нанесен на керамическую трубку с защитным покрытием из оксида алюминия.
Внутреннее пространство трубки заполнено нагревателем, который нагревает оксид олова до определенной температуры.
При взаимодействии с молекулами водорода происходит изменение сопротивления слоя оксида, данные измерений поступают на микроконтроллер, который анализирует полученную информацию.
Устройство измеряет концентрацию газа в широком диапазоне.
За стандартные условия работы принято содержание кислорода 21%, но работать с высокой точностью датчик может до концентрации в 2%.
Измеряемая концентрация водорода: 100 - 10000 ppm (частей на миллион, или 0,01-1%)
Технические характеристики Напряжение питания (В): 5
Рабочая температура (ºС): -10... +50
Потребляемый ток (мА): 150
Рекомендуемая влажность (%): не более 95
Размер (мм): 25.4×25.4
