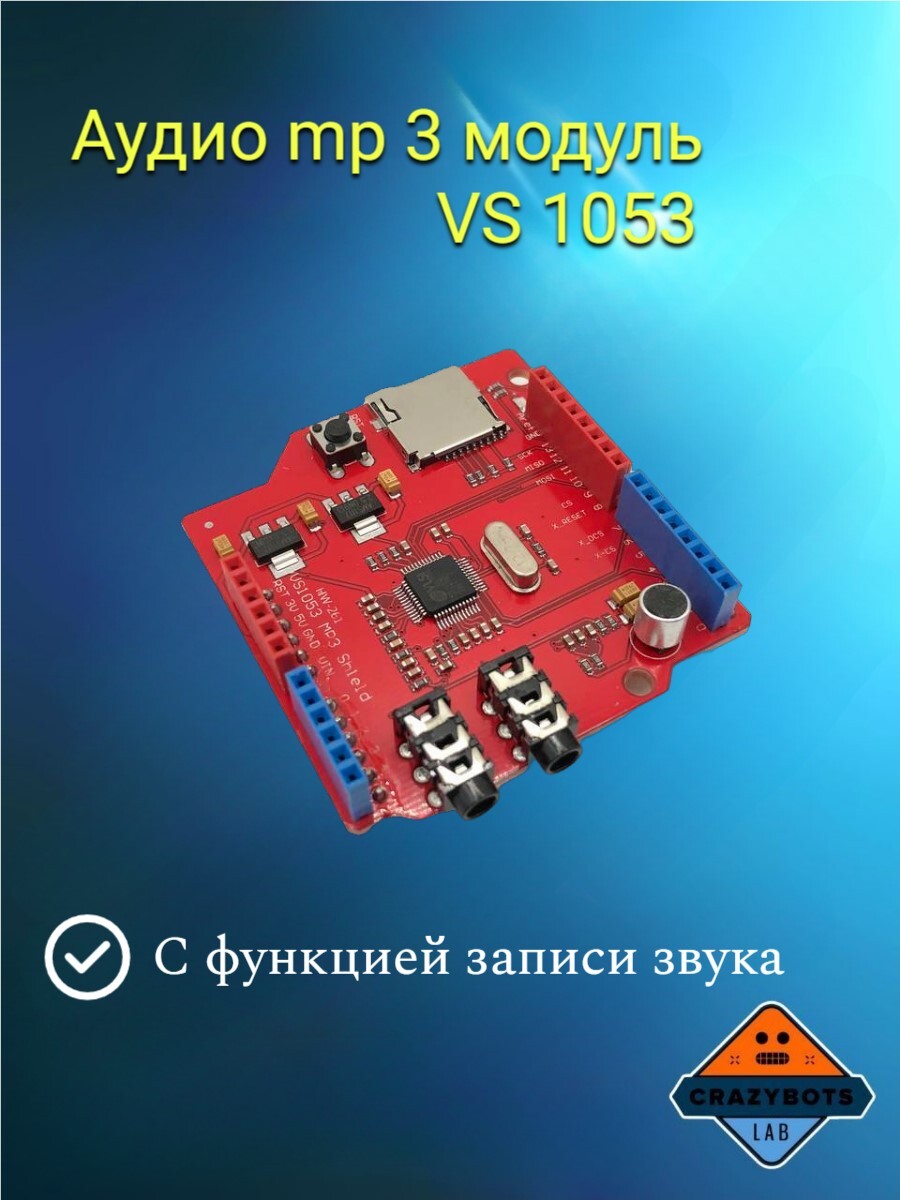

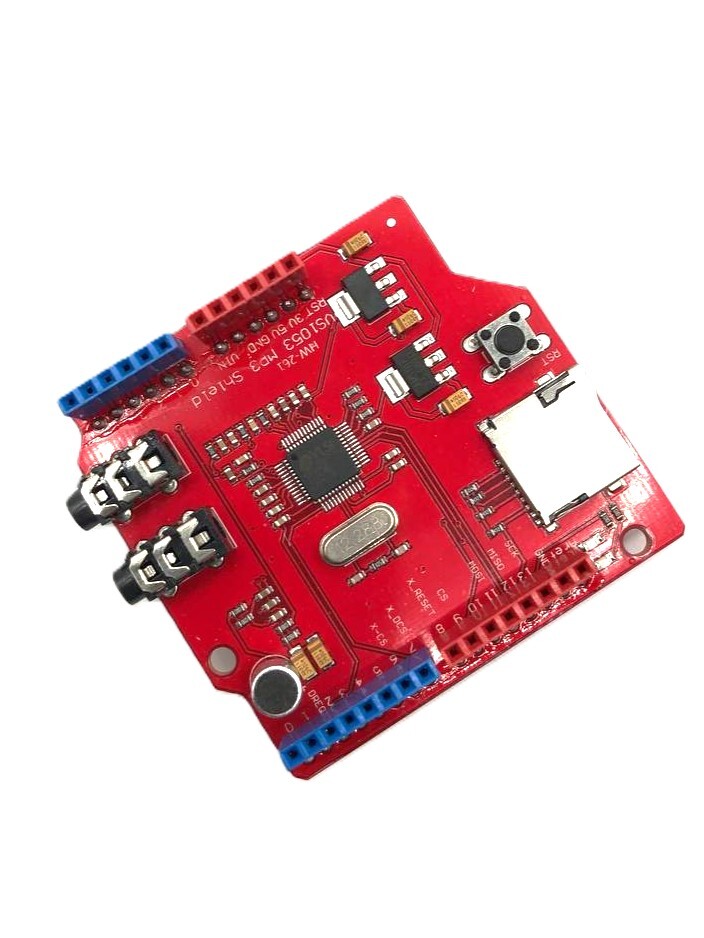

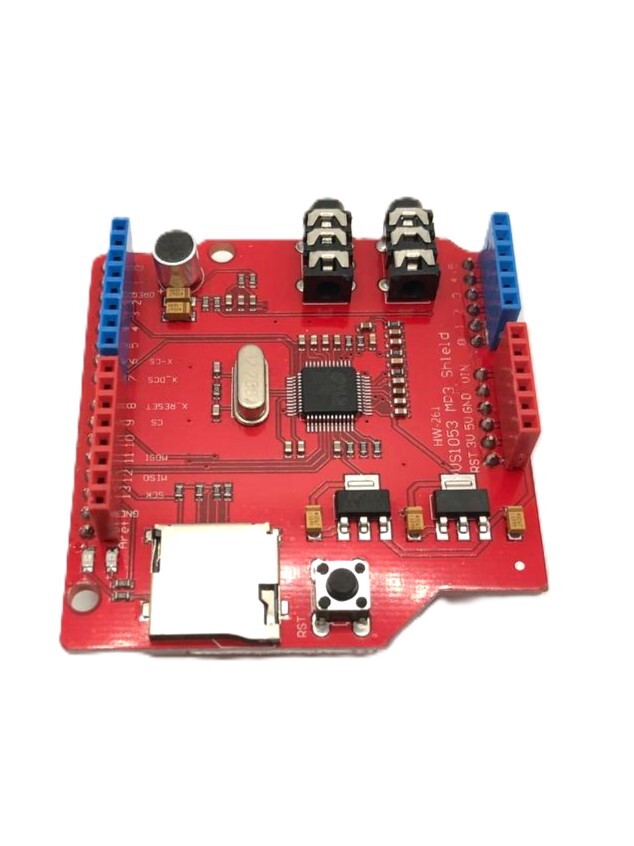

MP3 шилд на базе чипа VS1053 — это универсальный аудио декодер с возможностью записи звука, идеально подходящий для проектов, связанных с воспроизведением и обработкой аудиофайлов. Плата поддерживает декодирование форматов MP3, WAV, WMA, AAC, MIDI, OGG, а также кодирование (запись) в формате OGG Vorbis с микрофона.
MP3 плата легко интегрируется с совместимыми с Arduino и другими микроконтроллерами, подключается через SPI-интерфейс, имеет выход для наушников или динамика и вход для микрофона. Отличный выбор для создания DIY MP3-плееров, диктофонов, звуковых эффектов и голосовых оповещений.
1. VS1053 — самая мощная микросхема в серии VS10xx компании VLSI. Помимо воспроизведения различных музыкальных форматов, он также поддерживает запись в реальном времени с кодировкой OGG.
2. Интерфейс SPI, линии управляющих сигналов выведены наружу
3. 1 интерфейс наушников и аудиовыхода
4. 1 микрофон, используется для записи
5. 1 интерфейс линейного входа
6. Индикатор питания
7. Встроенная микросхема LDO AMS-1117 на 3,3 В и 1,8 В, обеспечивающая ток 800 мА
8. Один источник питания: +5 В постоянного тока, емкостная фильтрация
9. Кварцевый генератор 12,288 МГц
