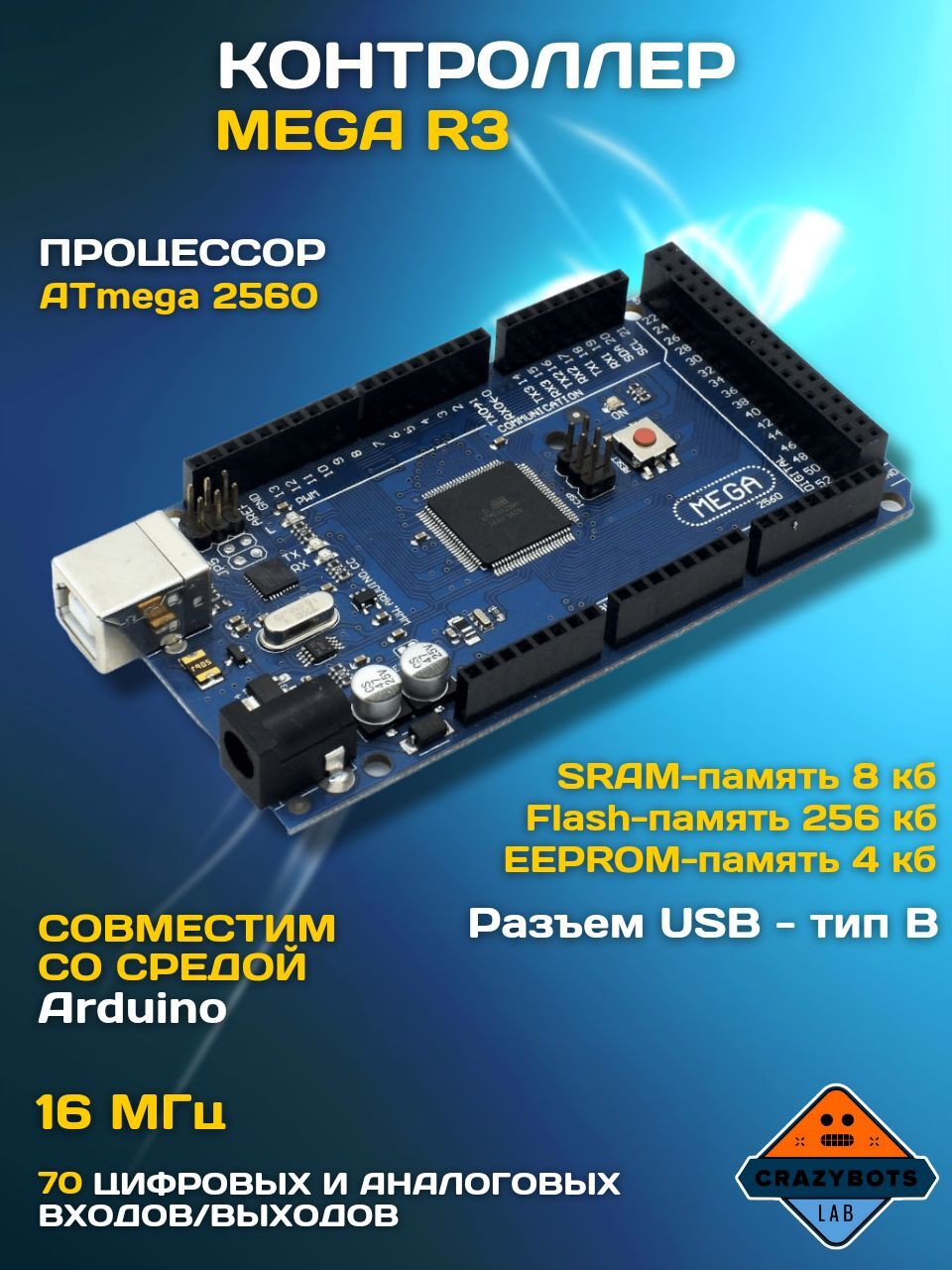

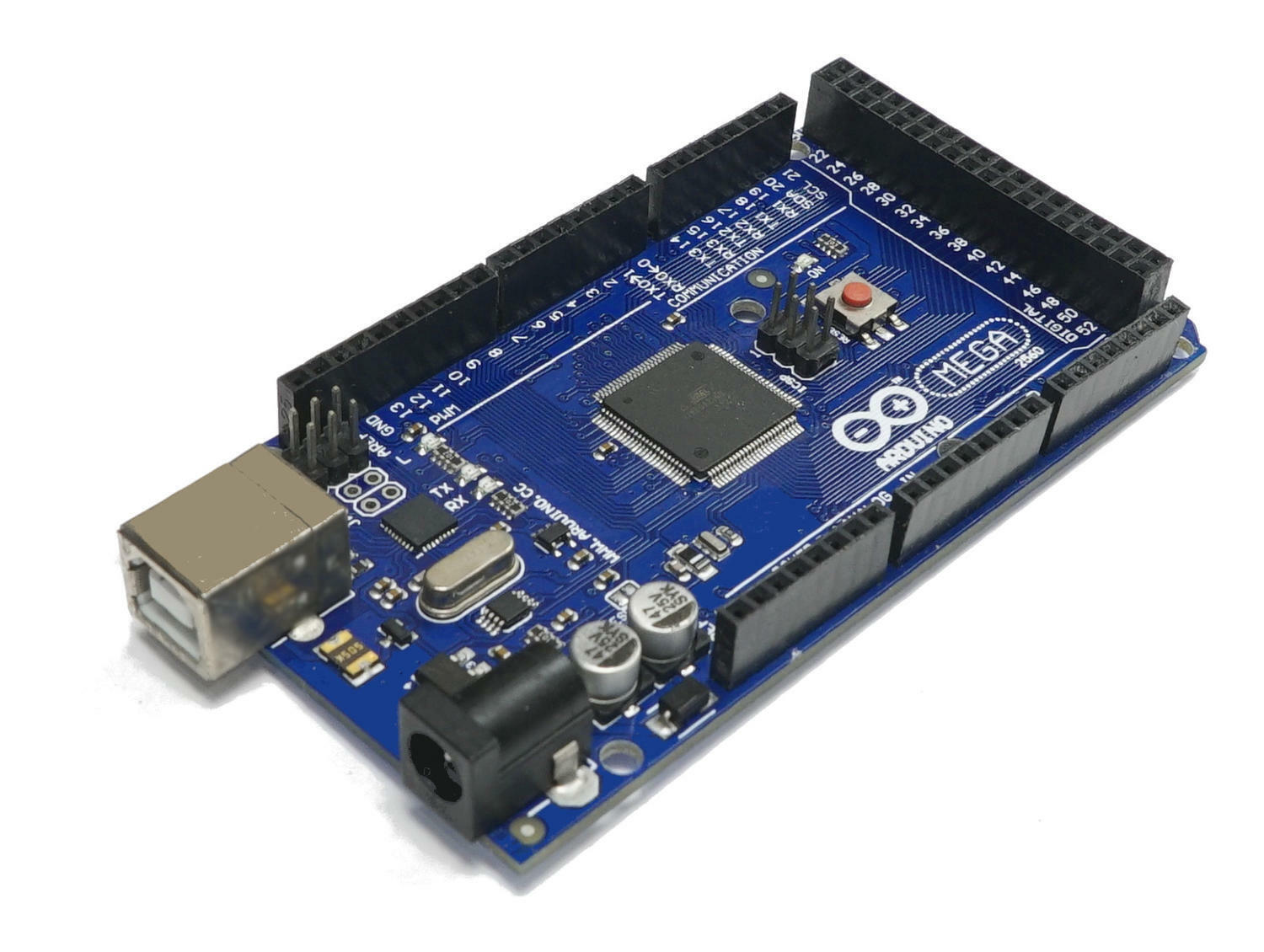

Arduino-совместимый Контроллер Mega 2560 R3 CH340 обновленная

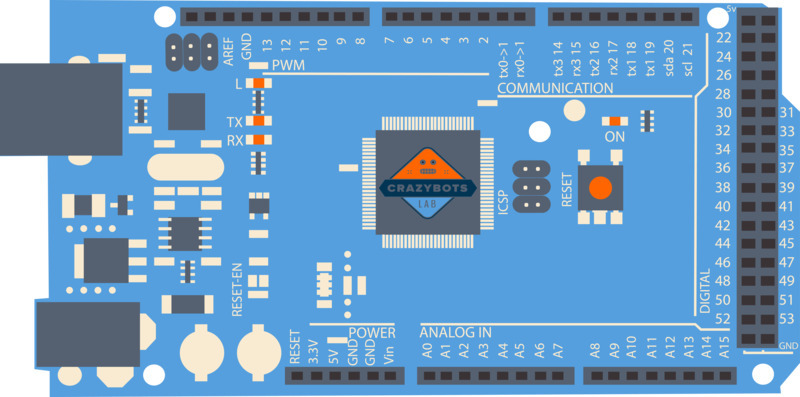

Поставляется без кабеля. Общие сведения Mega R3 построена на микроконтроллере ATmega2560 . Плата имеет 54 цифровых входа/выходов (14 из которых могут использоваться как выходы ШИМ), 16 аналоговых входов, 4 последовательных порта UART, кварцевый генератор 16 МГц, USB коннектор, разъем питания, разъем ICSP и кнопка перезагрузки. Для работы необходимо подключить платформу к компьютеру посредством кабеля USB или подать питание при помощи адаптера AC/DC, или аккумуляторной батареей. Контроллер Mega 2560 совместима со всеми платами расширения, разработанными для платформ UNO или Duemilanove. Краткие характеристики Микроконтроллер ATmega2560 Рабочее напряжение 5В Входное напряжение (рекомендуемое) 7-12В Входное напряжение (предельное) 6-20В Цифровые Входы/Выходы 54 (14 из которых могут работат также как выходы ШИМ) Аналоговые входы 16 Постоянный ток через вход/выход 40 mA Постоянный ток для вывода 3.3 В 50 mA Флеш-память 256 KB (из которых 8 КB используются для загрузчика) ОЗУ 8 KB Энергонезависимая память 4 KB Тактовая частота 16 MHz Питание Mega R3 может получать питание как через подключение по USB, так и от внешнего источника питания. Источник питания выбирается автоматически. Внешнее питание (не USB) может подаваться через преобразователь напряжения AC/DC (блок питания) или аккумуляторной батареей. Преобразователь напряжения подключается посредством разъема 2.1 мм с положительным полюсом на центральном контакте. Провода от батареи подключаются к выводам Gnd и Vin разъема питания (POWER). Платформа может работать при внешнем питании от 6 В до 20 В. При напряжении питания ниже 7 В, вывод 5V может выдавать менее 5 В, при этом платформа может работать нестабильно. При использовании напряжения выше 12 В регулятор напряжения может перегреться и повредить плату. Рекомендуемый диапазон от 7 В до 12 В. Плата Mega2560, в отличие от предыдущих версий плат, не использует FTDI USB микроконтроллер. Для обмена данными по USB используется микроконтроллер Atmega8U2, запрограммированный как конвертер USB-to-serial. Выводы питания: VIN. Вход используется для подачи питания от внешнего источника (в отсутствие 5 В от разъема USB или другого регулируемого источника питания).
