Nano Sensor Shield

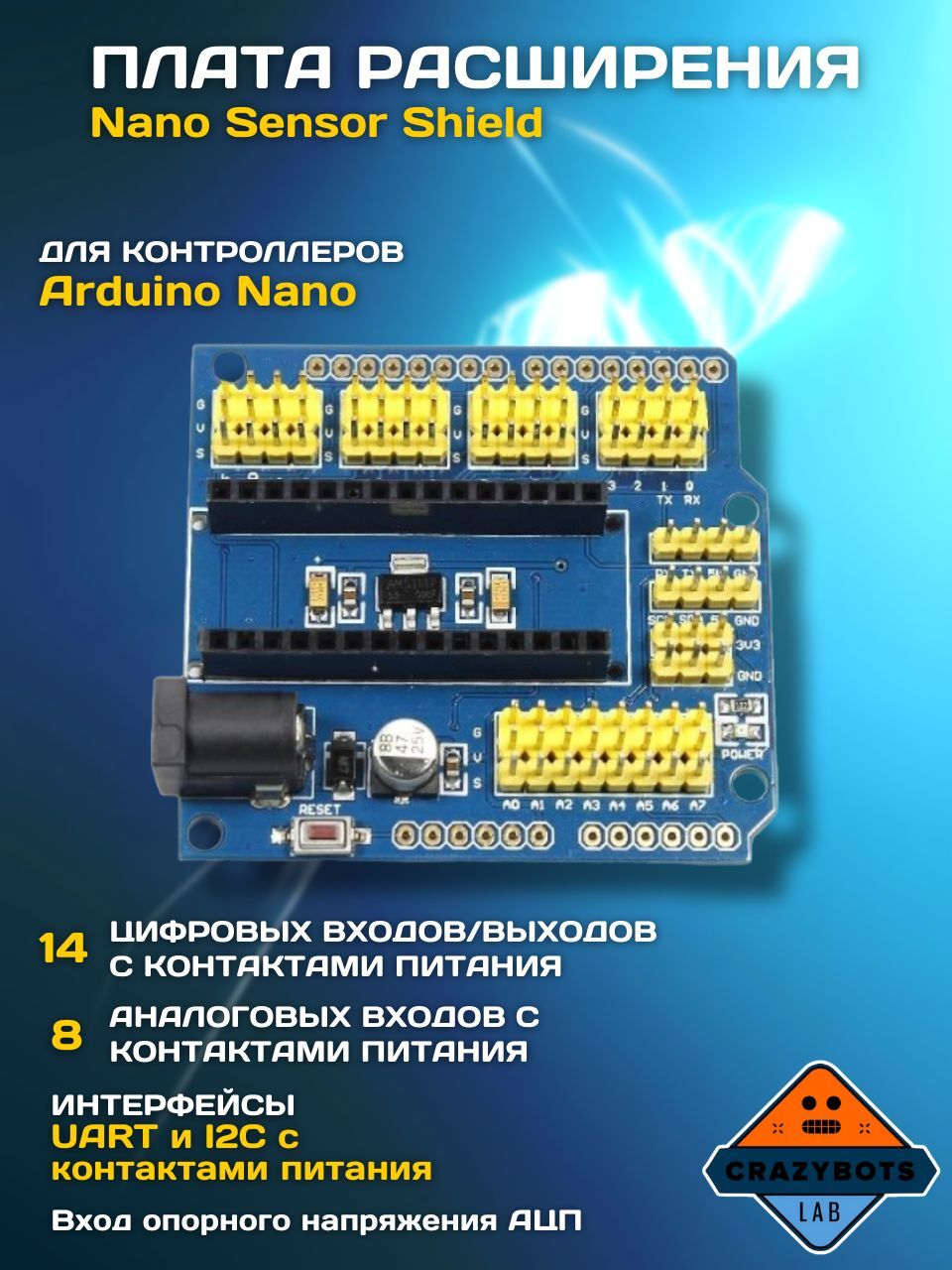

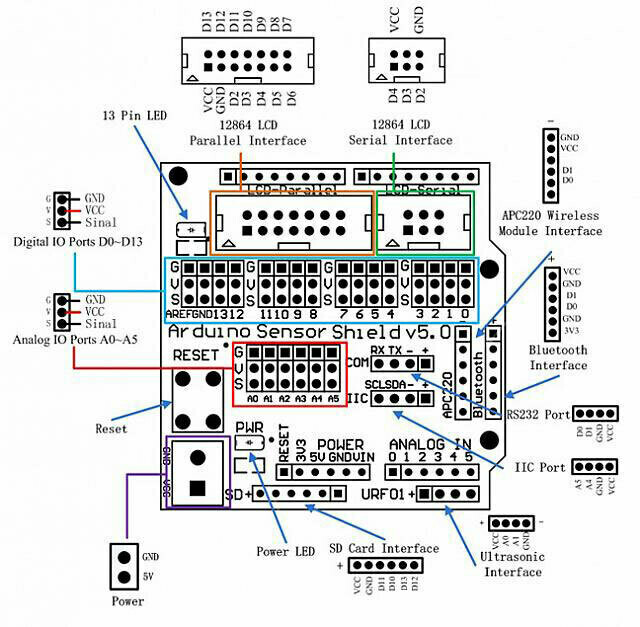

Многофункциональная плата расширения для Arduino Nano. Плата добавляет к пинам дополнительные разъемы под питание и землю, что позволяет подключать одновременно большое количество датчиков, серво-приводов и т.д., силовой разъем для питания, и кнопку Reset. А расположение пинов на плате позводит подключить ее к подходящим для Arduino Uno платам расширения. Плата расширения Arduino Nano V3.0 является платой ввода/вывода. Можно встретить наименование Arduino Nano V3.0 Prototype Shield I/O Extension Board, где I/O это сокращение от In/Out (Ввод/Вывод). С помощью платы расширения Arduino Nano Shield V3.0 облегчается подключение различных датчиков и исполнительных устройств. В центре платы смонтированы разъёмы для установки контроллеров Arduino Nano и Arduino Pro, а сама плата имеет размеры, идентичные Arduino UNO. По периметру также установлены разъёмы для подключения шилдов. Кроме этого на плате есть дополнительные разъёмы, позволяющие подключить к любому выводу микроконтроллера устройство на гибком шлейфе с питанием и землёй. Встроенный стабилизатор напряжения питания. На плате расположены кнопка сброса и индикатор включения питания. Технология изготовления обеспечивает работоспособность при токовой нагрузке вызываемой электродвигателями. ХарактеристикиПитание: 12 – 7 ВРазмеры: 57 x 10 x 54 ммПодключениеМодуль имеет круглый соединитель для подключения питания.На плате расположены группы контактов, содержащие контакты питания 5 В и сигналов.Обеспечивается подключение периферии к питанию 5 В и следующим сигналам Arduino Nano:- 14 цифровых входов-выходов с контактами питания- 8 аналоговых входов с контактами питания- Интерфейсы UART и I2C c контактами питания- Вход опорного напряжения АЦП Напряжение питания через диод D5 поступает на микросхему U1 стабилизатора напряжения LM1117 с выходным напряжением 5 В. Стабилизированное напряжение 5 В поступает на контакты соединителей для обеспечения питанием Arduino Nano и внешних устройств.Для подключения различных устройств к линиям аналоговых и цифровых сигналов удобно использовать соединительные шлейфы.
